Datasheet下载- 型号： SN65EL11DGK
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN65EL11DGK由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN65EL11DGK价格参考。Texas InstrumentsSN65EL11DGK封装/规格：未分类， 暂无。您可以下载SN65EL11DGK参考资料、Datasheet数据手册功能说明书，资料中有SN65EL11DGK 详细功能的应用电路图电压和使用方法及教程。
SN65EL11DGK 是德州仪器（Texas Instruments）推出的一款超高速、低偏斜的ECL（发射极耦合逻辑）时钟缓冲器/驱动器，采用8引脚VSSOP封装。其典型应用场景包括： - 高速通信系统：用于光纤通道（Fibre Channel）、SONET/SDH、ATM等需要1.5 Gbps以上数据速率的时序分配网络，提供低抖动、高完整性时钟分发。 - 测试与测量设备：在高速示波器、误码率测试仪（BERT）和逻辑分析仪中，作为关键时钟扇出器件，确保多通道同步采样的一致性与时序精度。 - 雷达与军事电子：适用于相控阵雷达、数字波束成形系统等对时钟偏斜（skew < 30 ps）和抖动（典型2 ps RMS）极为敏感的射频与高速ADC/DAC时钟树。 - 高性能计算与FPGA接口：为多片FPGA、ASIC或高速SerDes收发器提供低噪声、零延迟（buffer mode）的差分时钟复制，支持LVPECL电平输出，兼容50 Ω终端匹配。 该器件工作电压为–4.75 V至–5.75 V（VCC = GND, VEE = –5.2 V典型），需负电源供电；不支持单电源或CMOS/LVDS直接替代。设计时须注意PCB布局的阻抗控制、地平面完整性和电源去耦，以维持ECL信号完整性。 注：因属老旧ECL工艺产品，现多用于工业/军工等长生命周期系统升级维护，新设计建议评估TI更现代的LVDS/LVPECL兼容方案（如LMK系列）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC CLK BUFFER 1:2 3.5GHZ 8VSSOP转换 - 电压电平 PECL/ECL 1:2 Fanout Buffer |
| 产品分类 | 时钟/计时 - 时钟缓冲器，驱动器逻辑集成电路 |
| 品牌 | Texas Instruments |
| 产品手册 | http://www.ti.com/lit/gpn/sn65el11 |

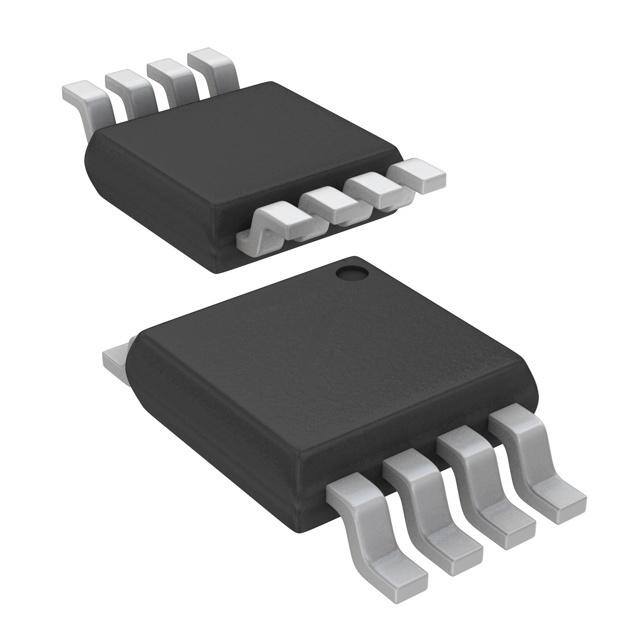

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 转换 - 电压电平,Texas Instruments SN65EL11DGK- |
| 数据手册 | |
| 产品型号 | SN65EL11DGK |
| 产品目录页面 | |
| 产品种类 | 转换 - 电压电平 |
| 传播延迟—最大值 | 0.3 ns |
| 供应商器件封装 | 8-VSSOP |
| 其它名称 | 296-24083-5 |
| 包装 | 管件 |
| 单位重量 | 19 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 8-TSSOP，8-MSOP（0.118"，3.00mm 宽） |
| 封装/箱体 | VSSOP-8 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 80 |
| 差分-输入:输出 | 是/是 |
| 最大功率耗散 | 527 mW |
| 最大工作温度 | + 85 C |
| 最大输入频率 | 3500 MHz |
| 最小工作温度 | - 40 C |
| 标准包装 | 80 |
| 比率-输入:输出 | 1:2 |
| 电压-电源 | 4.2 V ~ 5.7 V |
| 电源电压-最大 | +/- 5.7 V |
| 电源电压-最小 | +/- 4.2 V |
| 电路数 | 1 |
| 类型 | 扇出缓冲器（分配） |
| 系列 | SN65EL11 |
| 输入 | ECL，PECL |
| 输出 | ECL，PECL |
| 输出端数量 | 4 |
| 频率-最大值 | 3.5GHz |
