Datasheet下载- 型号： SN10KHT5541NT
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN10KHT5541NT由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN10KHT5541NT价格参考。Texas InstrumentsSN10KHT5541NT封装/规格：未分类， 暂无。您可以下载SN10KHT5541NT参考资料、Datasheet数据手册功能说明书，资料中有SN10KHT5541NT 详细功能的应用电路图电压和使用方法及教程。
SN10KHT5541NT是Texas Instruments（TI）推出的高速、高隔离度、双通道电平移位器，属于逻辑器件中的电平转换器类别。该器件采用SOIC-20封装，支持±10kV HBM ESD防护，具备高达100Mbps的数据速率和3.75kVRMS的隔离耐压（符合UL 1577和IEC 60747-5-2标准），适用于严苛工业环境。 其典型应用场景包括： 1. 工业自动化系统：在PLC、DCS或现场总线（如Profibus、Modbus RTU）中，实现微控制器（3.3V/5V）与高压RS-485/RS-232收发器之间的安全、隔离式电平转换与信号耦合； 2. 电机驱动与变频器控制：隔离MCU低压控制侧与IGBT/SiC驱动电路的高压侧，传递PWM或使能信号，防止共模噪声干扰和地环路影响； 3. 测试测量设备：用于高精度数据采集系统中，隔离数字I/O通道与主控单元，保障信号完整性及人身/设备安全； 4. 医疗电子设备：满足IEC 60601-1对患者连接设备的隔离要求，在监护仪、影像设备的数字接口中提供安全信号传输。 需注意：该器件为数字隔离型电平移位器（集成隔离电源域），非普通无源转换器；其输入/输出侧需分别供电（VCC1/VCC2），且不支持双向自动方向检测，需外加方向控制或配合单向信号路径使用。设计时应严格遵循TI推荐的PCB布局（如隔离爬电距离≥8mm）以确保认证合规性。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OCT ECL-TTL XLATR 3-ST 24DIP转换 - 电压电平 Octal ECLtoTTL Trans With 3-State Outputs |
| 产品分类 | 逻辑 - 变换器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

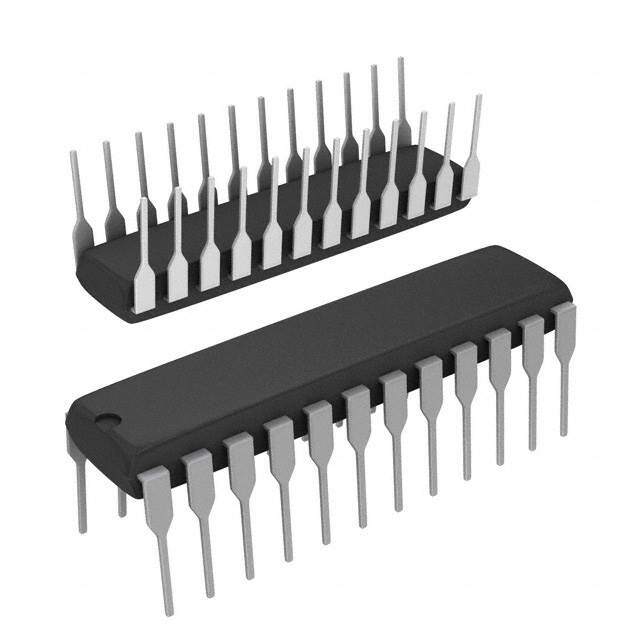

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,转换 - 电压电平,Texas Instruments SN10KHT5541NT- |
| 数据手册 | |
| 产品型号 | SN10KHT5541NT |
| 产品目录页面 | |
| 产品种类 | 转换 - 电压电平 |
| 传播延迟时间 | 4 ns |
| 传播延迟（最大值） | 6.2ns |
| 位数 | - |
| 供应商器件封装 | 24-PDIP |
| 其它名称 | 296-9689-5 |
| 包装 | 管件 |
| 单位重量 | 1.754 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 24-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-24 |
| 工作温度 | 0°C ~ 75°C |
| 工厂包装数量 | 15 |
| 差分-输入:输出 | 无/无 |
| 数据速率 | - |
| 最大工作温度 | + 75 C |
| 最小工作温度 | 0 C |
| 标准包装 | 15 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电源电压-最大 | - 5.46 V, + 5.5 V |
| 电源电压-最小 | - 4.94 V, + 4.5 V |
| 类型 | ECL to TTL |
| 系列 | SN10KHT5541 |
| 输入类型 | ECL |
| 输出/通道数 | 1 |
| 输出类型 | TTL |
| 通道数 | 8 |
| 逻辑功能 | 变换器，3 态 |
