Datasheet下载- 型号： SMF05T1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SMF05T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SMF05T1价格参考。ON SemiconductorSMF05T1封装/规格：未分类， 暂无。您可以下载SMF05T1参考资料、Datasheet数据手册功能说明书，资料中有SMF05T1 详细功能的应用电路图电压和使用方法及教程。
SMF05T1 是安森美（ON Semiconductor）推出的单向TVS（瞬态电压抑制）二极管，专为低电容、高速信号线的ESD和浪涌保护而设计。其击穿电压典型值为6.2 V，钳位电压（Ipp=1A时约12 V），峰值脉冲功率为200 W（8/20 μs波形），结电容低至≈30 pF（0 V偏置），响应时间小于1 ns。 典型应用场景包括： - USB 2.0接口保护：因其低电容特性，可有效抑制ESD（±15 kV接触放电，IEC 61000-4-2 Level 4）而不影响信号完整性； - RS-232/RS-485通信线路防护：在工业控制、仪表设备中抵御雷击感应浪涌与开关噪声； - 消费电子高速数据线：如HDMI（低速DDC通道）、LVDS、键盘/鼠标接口等对电容敏感的低压（5 V系统）信号端口； - 便携式设备I/O端口：智能手机、平板电脑、POS终端的侧键、SIM卡槽、耳机插孔等易受人体静电损伤部位的前端防护。 需注意：SMF05T1为单向器件，仅适用于直流偏置为正（阳极接地）的线路；若用于交流或双向信号，应选用双向型号（如SMF05CT1）。其SOD-123封装尺寸小（3.7×2.2×1.2 mm），适合空间受限的PCB布局。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 5VWM 12.5VC SOT353 |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

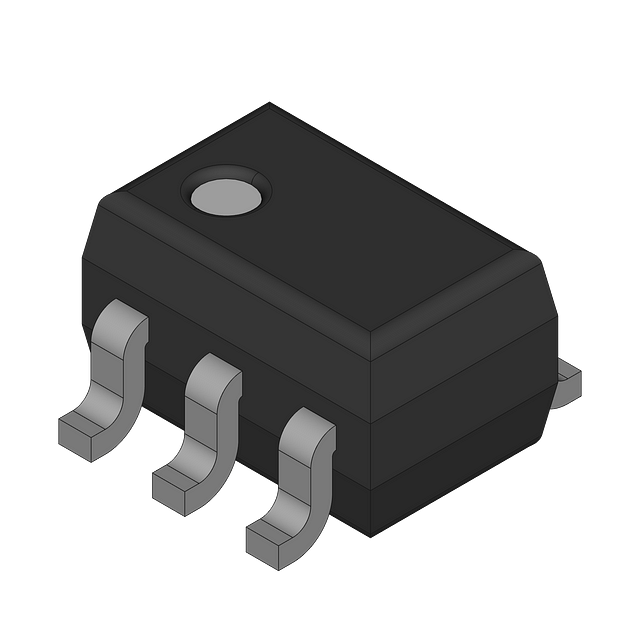

| 产品图片 |
|
| 产品型号 | SMF05T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 90pF @ 1MHz |
| 供应商器件封装 | SOT-353 |
| 功率-峰值脉冲 | 200W |
| 包装 | 带卷 （TR） |
| 单向通道 | 4 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSSOP（5 引线），SC-88A，SOT-353 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 6V |
| 电压-反向关态（典型值） | 5V |
| 电压-箝位（最大值）@Ipp | 12.5V |
| 电流-峰值脉冲(10/1000µs) | 12A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
