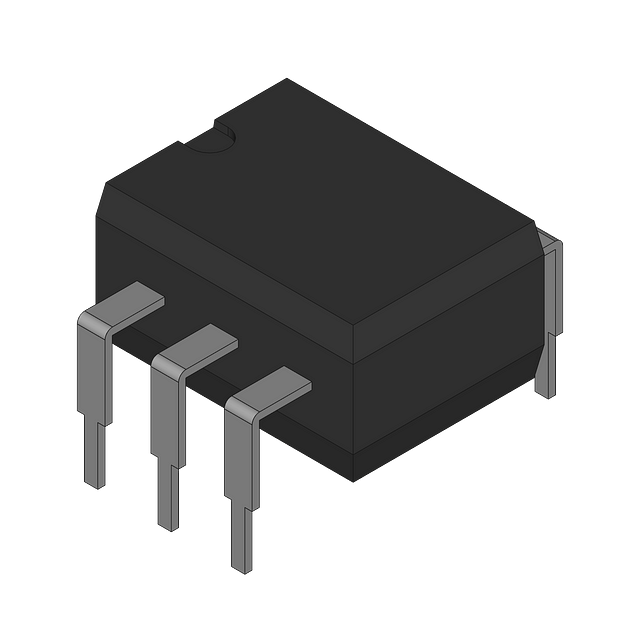

图片仅供参考
详细数据请看参考数据手册
- 型号： SL5500
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SL5500由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SL5500价格参考。Fairchild SemiconductorSL5500封装/规格：未分类， 暂无。您可以下载SL5500参考资料、Datasheet数据手册功能说明书，资料中有SL5500 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的SL5500是一款高性能光隔离器（光电晶体管输出型），采用DIP-4封装，具有高隔离电压（Viso = 5000 Vrms）、高电流传输比（CTR ≥ 100% @ IF = 5 mA）和快速响应时间（tPLH/tPHL ≈ 3–4 μs）。其典型应用场景包括： 1. 工业控制系统：用于PLC数字输入模块中隔离现场开关、传感器信号，防止高压/噪声干扰影响控制器； 2. 电源管理：在开关电源（SMPS）反馈回路中实现次级侧电压/电流信号隔离传输，满足安规要求（如IEC 60950/62368）； 3. 电机驱动与变频器：隔离MCU PWM信号至IGBT/MOSFET栅极驱动电路，提升系统抗干扰能力与安全性； 4. 医疗电子设备：用于病人连接设备（如监护仪、输液泵）的信号隔离，保障电气安全与漏电流合规； 5. 通信接口隔离：在RS-232/RS-485等总线接口中提供电平转换与地电位隔离，抑制共模噪声。 SL5500具备宽工作温度范围（–40°C 至 +100°C）、高可靠性及AEC-Q101兼容性（部分批次），亦适用于汽车电子辅助系统（如电池管理系统BMS信号采样隔离）。需注意其为直流耦合型，不适用于交流或高频模拟信号直接传输，且设计时应合理设置LED限流电阻以确保CTR稳定与寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 5.3KV TRANS W/BASE 6DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | SL5500 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | - |
| 供应商器件封装 | 6-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 20µs， 50µs （最小值） |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.23V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 100mA |
| 电流-输出/通道 | 100mA |
| 电流传输比（最大值） | 300% @ 10mA |
| 电流传输比（最小值） | 40% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
