Datasheet下载- 型号： SJ-3545
- 制造商： CUI/STACK INCORPORATED
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SJ-3545由CUI/STACK INCORPORATED设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SJ-3545价格参考。CUI/STACK INCORPORATEDSJ-3545封装/规格：未分类， 暂无。您可以下载SJ-3545参考资料、Datasheet数据手册功能说明书，资料中有SJ-3545 详细功能的应用电路图电压和使用方法及教程。

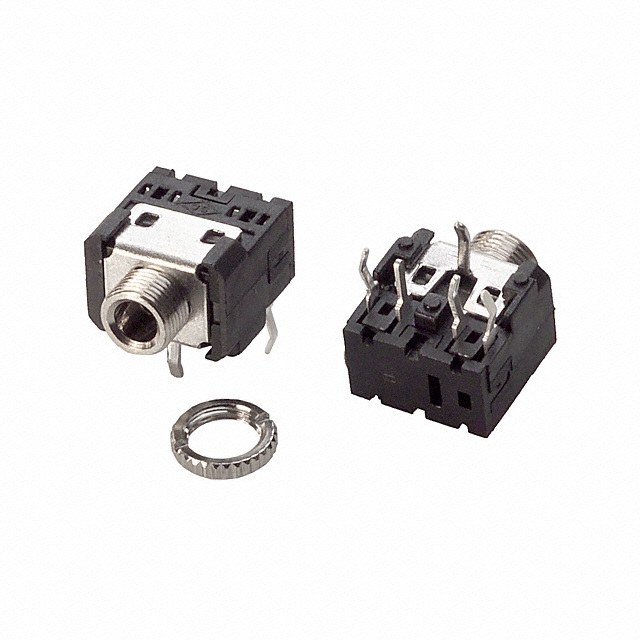

CUI Inc. 的 SJ-3545 是一款 3.5mm 立式（垂直安装）单极（Mono）或立体声（Stereo）音频插孔连接器（属“套管 - 音频连接器”类别），常用于便携式及嵌入式电子设备中。其典型应用场景包括：便携式音频设备（如MP3播放器、蓝牙耳机充电盒、便携音箱）的耳机/麦克风接口；工业控制面板或医疗手持终端的音频输入/输出端口；教育类电子教具（如语言学习机、录音笔）的音频接入；以及物联网终端（如智能语音助手模块、带语音提示功能的传感器节点）的本地音频外设接口。SJ-3545 具有紧凑立式封装、镀金触点（保障低接触电阻与耐插拔性）、内置开关触点（支持插拔检测，可用于自动静音或唤醒控制），适用于需空间受限且需可靠机械寿命（通常达5000次插拔）的应用。注意：该型号为无源模拟音频接口，不支持数字传输（如USB-C或TRRS高级协议），故主要用于基础模拟音频信号（Line-out / Mic-in / Headphone）的物理连接与通断控制，不适用于高保真Hi-Res音频或供电+数据复合场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN AUDIO JACK 3.5MM STEREO |
| 产品分类 | 套管 - 音频连接器 |
| 品牌 | CUI Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SJ-3545 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 信号线 | 立体声 |
| 公母 | 母头 |
| 其它名称 | CP-3545 |
| 内部开关 | 2 个开关 |
| 包装 | 散装 |
| 外壳材料 | 塑料 |
| 外壳颜色 | 黑 |
| 安装类型 | 通孔，直角 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -25°C ~ 85°C |
| 插头/配接插头直径 | 3.50mm（0.141"，1/8"，迷你型插头）- 耳机 |
| 标准包装 | 500 |
| 特性 | 螺纹锁 |
| 电压-额定 | 12VDC |
| 端接 | 纽结引脚 |
| 触头材料 | 黄铜 |
| 触头材料-镀层 | 镍 |
| 连接器类型 | 电话插孔 |
| 针脚/触头数 | 3 导线，5 触点 |
| 颜色-触头 | 银 |
| 额定电流 | 1A |
