Datasheet下载- 型号： SJ-3543
- 制造商： CUI/STACK INCORPORATED
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SJ-3543由CUI/STACK INCORPORATED设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SJ-3543价格参考。CUI/STACK INCORPORATEDSJ-3543封装/规格：未分类， 暂无。您可以下载SJ-3543参考资料、Datasheet数据手册功能说明书，资料中有SJ-3543 详细功能的应用电路图电压和使用方法及教程。

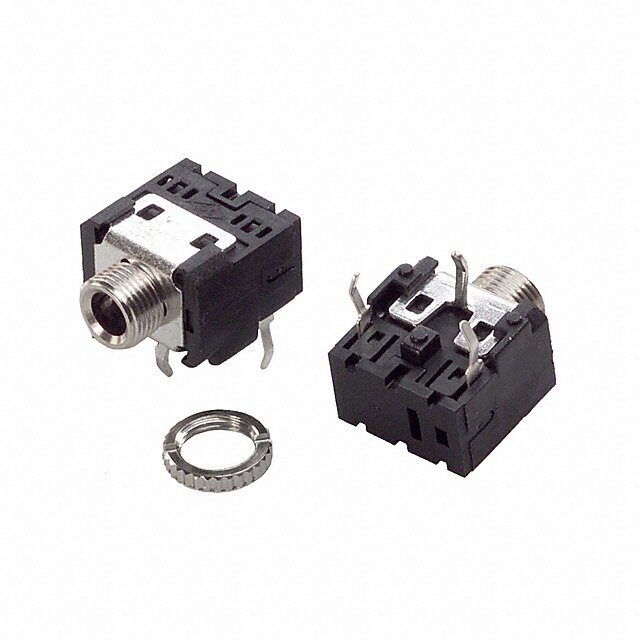

CUI Inc. 的 SJ-3543 是一款 3.5mm 立式（直角）贴片（SMT）音频插孔连接器，属于“套管 - 音频连接器”类别。其典型应用场景包括：便携式消费电子设备（如蓝牙耳机充电盒、TWS 耳机仓、智能音箱主控板），需紧凑布局的嵌入式音频输入/输出接口；工业人机界面（HMI）面板或手持终端，用于外接麦克风或耳机进行语音交互；医疗设备（如便携式监护仪、听力筛查仪）中实现音频信号采集或提示音输出；以及汽车电子后装模块（如车载蓝牙适配器、OBD 音频转发器）中作为标准3.5mm音频接入点。该型号采用表面贴装设计，节省PCB空间，具备可靠的机械寿命（≥5,000次插拔）和良好接触稳定性，适用于需自动化贴片生产、高密度布板且对尺寸敏感的场景。注意：SJ-3543 为单极性（TS）或可选立体声（TRS）版本，具体功能需依据实际订购型号后缀确认，不支持电源检测（无开关触点），故不适用于需自动检测耳机插入的智能切换应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN AUDIO JACK 3.5MM STEREO |
| 产品分类 | 套管 - 音频连接器 |
| 品牌 | CUI Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SJ-3543 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 信号线 | 立体声 |
| 公母 | 母头 |
| 其它名称 | CP-3543 |
| 内部开关 | 不包括开关 |
| 包装 | - |
| 外壳材料 | 塑料 |
| 外壳颜色 | 黑 |
| 安装类型 | 通孔，直角 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -25°C ~ 85°C |
| 插头/配接插头直径 | 3.50mm（0.141"，1/8"，迷你型插头）- 耳机 |
| 标准包装 | 500 |
| 特性 | 螺纹锁 |
| 电压-额定 | 12VDC |
| 端接 | 纽结引脚 |
| 触头材料 | 黄铜 |
| 触头材料-镀层 | 镍 |
| 连接器类型 | 电话插孔 |
| 针脚/触头数 | 3 导线，3 触点 |
| 颜色-触头 | 银 |
| 额定电流 | 1A |
