Datasheet下载- 型号： SI8402DB-T1-E1
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SI8402DB-T1-E1产品简介：
ICGOO电子元器件商城为您提供SI8402DB-T1-E1由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SI8402DB-T1-E1价格参考以及VishaySI8402DB-T1-E1封装/规格参数等产品信息。 你可以下载SI8402DB-T1-E1参考资料、Datasheet数据手册功能说明书， 资料中有SI8402DB-T1-E1详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 20V 5.3A 2X2 4-MFPMOSFET 20V 6.8A |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 5.3 A |
| Id-连续漏极电流 | 5.3 A |
| 品牌 | Vishay / SiliconixVishay Siliconix |
| 产品手册 | |

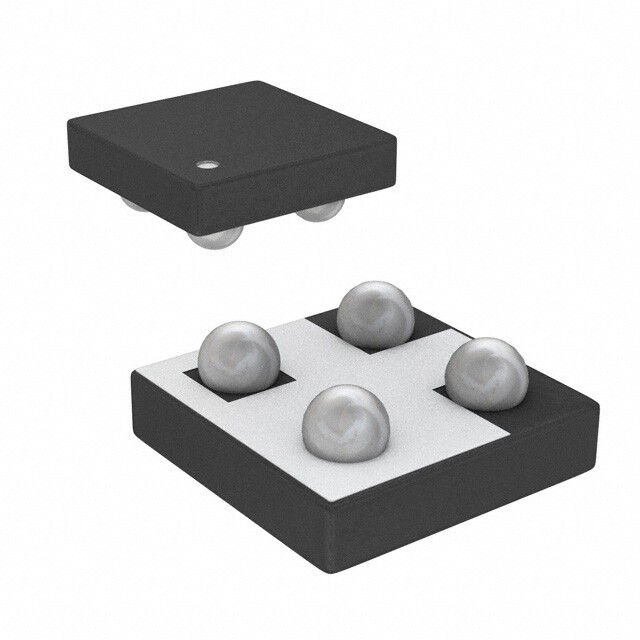

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,Vishay / Siliconix SI8402DB-T1-E1TrenchFET® |
| 数据手册 | |
| 产品型号 | SI8402DB-T1-E1SI8402DB-T1-E1 |
| Pd-PowerDissipation | 1.47 W |
| Pd-功率耗散 | 1.47 W |
| Qg-GateCharge | 17 nC |
| Qg-栅极电荷 | 17 nC |
| RdsOn-Drain-SourceResistance | 37 mOhms |
| RdsOn-漏源导通电阻 | 37 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 20 V |
| Vds-漏源极击穿电压 | 20 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 8 V |
| Vgs-栅源极击穿电压 | 8 V |
| 上升时间 | 145 ns |
| 下降时间 | 145 ns |
| 不同Id时的Vgs(th)（最大值） | 1V @ 250µA |
| 不同Vds时的输入电容(Ciss) | - |
| 不同Vgs时的栅极电荷(Qg) | 26nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 37 毫欧 @ 1A，4.5V |
| 产品目录页面 | |
| 产品种类 | MOSFET |
| 供应商器件封装 | 4-Microfoot |
| 其它名称 | SI8402DB-T1-E1DKR |
| 典型关闭延迟时间 | 45 ns |
| 功率-最大值 | 1.47W |
| 包装 | Digi-Reel® |
| 商标 | Vishay / Siliconix |
| 商标名 | TrenchFET/MICRO FOOT |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 4-XFBGA，CSPBGA |
| 封装/箱体 | Micro Foot-4 1.6x1.6 |
| 工厂包装数量 | 3000 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 5.3A （Ta） |
| 通道模式 | Enhancement |
| 配置 | Single |
| 零件号别名 | SI8402DB-E1 |
