Datasheet下载- 型号： SG500
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SG500由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SG500价格参考。LittelfuseSG500封装/规格：未分类， 暂无。您可以下载SG500参考资料、Datasheet数据手册功能说明书，资料中有SG500 详细功能的应用电路图电压和使用方法及教程。

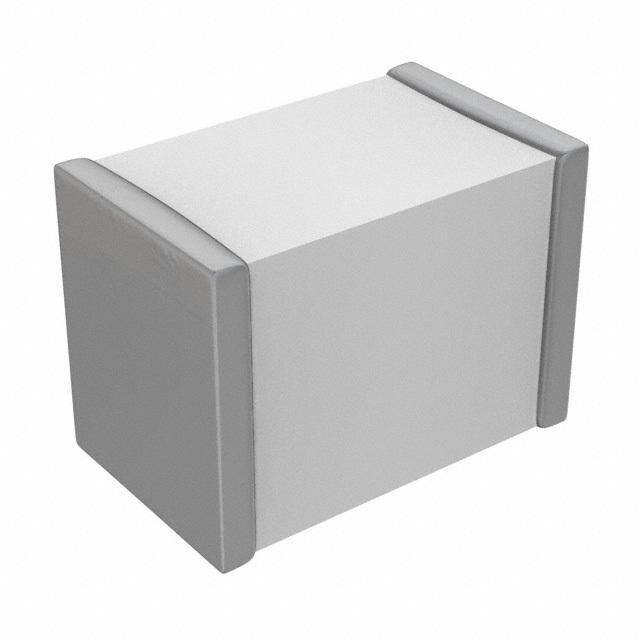

Littelfuse（力特）SG500是一款陶瓷封装的气体放电管（GDT）避雷器，额定直流击穿电压为500V（典型值），适用于中高压等级的二级或三级过电压防护。其主要应用场景包括： - 通信设备接口保护：如xDSL（ADSL/VDSL）、T1/E1线路、ISDN、POS终端等有线通信端口，用于抵御雷击感应浪涌和开关瞬态干扰。 - 工业自动化系统：在PLC I/O模块、RS-485/RS-232通信总线、现场仪表信号线（如4–20mA回路）前端，提供共模/差模浪涌抑制，满足IEC 61000-4-5（±4kV/2Ω组合波）防护要求。 - 安防与楼宇控制系统：用于视频监控系统的同轴电缆（如CVBS）、门禁控制器通信线、消防报警总线等易受雷击或静电耦合影响的弱电信号路径。 - 电源初级侧辅助防护：常与压敏电阻（MOV）及TVS协同构成多级防护电路（如Littelfuse推荐的“GDT+MOV+TVS”架构），SG500作为第一级泄放器件，承担大能量（≥5kA, 8/20μs）雷电流，延长后级器件寿命。 SG500具备低电容（<1.5pF）、高绝缘电阻（>10GΩ）、长寿命及优异的直流耐受能力，适合长期带电运行场景；但响应时间相对较慢（μs级），需配合快速器件实现全面保护。不适用于高频高速数据线（如USB、以太网）直连，而更适合作为前级粗保护元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | SQUARE SG 500V |
| 产品分类 | 气体放电管避雷器 (GDT) |
| 品牌 | Littelfuse Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | SG500 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SG |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | - |
| 封装/外壳 | 1812（4532 公制） |
| 故障短接 | 无 |
| 极数 | 2 |
| 标准包装 | 2,000 |
| 电压-DC火花放电（标称值） | 500V |
| 电流-AC放电（标称值） | 2A |
| 脉冲放电电流(8/20us) | 1.0kA |
