Datasheet下载- 型号： SFT1443-H
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SFT1443-H由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SFT1443-H价格参考。ON SemiconductorSFT1443-H封装/规格：未分类， 暂无。您可以下载SFT1443-H参考资料、Datasheet数据手册功能说明书，资料中有SFT1443-H 详细功能的应用电路图电压和使用方法及教程。
SFT1443-H 是安森美（ON Semiconductor）推出的一款N沟道增强型功率MOSFET，采用TO-220封装，具有低导通电阻（Rds(on)典型值约1.8mΩ @ Vgs=10V）、高电流能力（ID可达160A）及优异的雪崩耐受性能。其主要应用场景包括： - 开关电源（SMPS）：广泛用于服务器、通信设备和工业电源中的同步整流、主开关管或ORing应用，提升效率并降低温升。 - 电机驱动：适用于直流无刷电机（BLDC）控制器、电动工具、无人机电调等中高功率驱动电路，支持高频PWM控制与快速开关。 - 电池管理系统（BMS）：用作电池保护电路中的充/放电主控开关，凭借低Rds(on)减小功耗，延长续航；内置ESD防护与强抗dv/dt干扰能力，增强系统可靠性。 - DC-DC转换器：在大电流POL（Point-of-Load）模块中作为高效降压开关器件，适配48V输入至12V/5V/3.3V等多级转换需求。 该器件支持10V栅极驱动，兼容主流驱动IC，具备良好的热稳定性与短路耐受能力（UIS额定值高），适用于严苛工业与汽车后装环境（非车规级，但可满足部分车载辅助系统要求）。需注意合理设计PCB散热焊盘及驱动电路以发挥其性能优势。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | MOSFET N-CH 100V 9A TPMOSFET NCH 4V DRIVE SERIES |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 9 A |
| Id-连续漏极电流 | 9 A |
| 品牌 | ON Semiconductor |
| 产品手册 | |

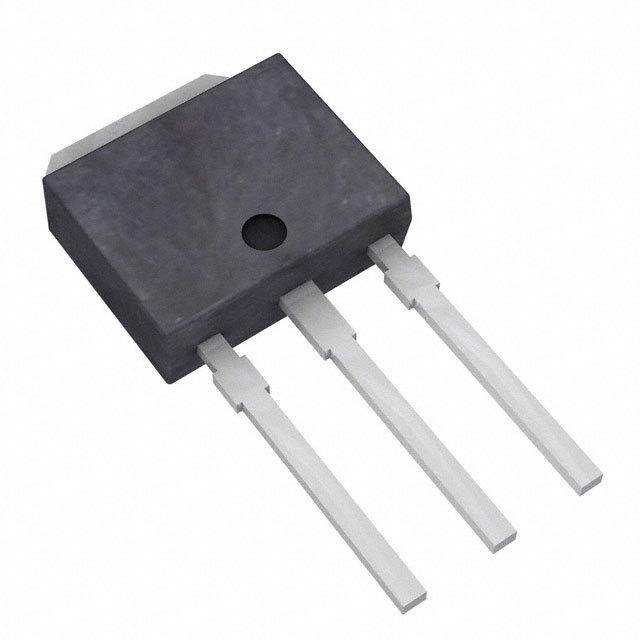

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,ON Semiconductor SFT1443-H- |
| 数据手册 | |
| 产品型号 | SFT1443-H |
| Pd-PowerDissipation | 1 W |
| Pd-功率耗散 | 1 W |
| RdsOn-Drain-SourceResistance | 180 mOhms |
| RdsOn-漏源导通电阻 | 180 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 100 V |
| Vds-漏源极击穿电压 | 100 V |
| 不同Id时的Vgs(th)（最大值） | - |
| 不同Vds时的输入电容(Ciss) | 490pF @ 20V |
| 不同Vgs时的栅极电荷(Qg) | 9.8nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 225 毫欧 @ 3A，10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | TP |
| 功率-最大值 | 1W |
| 包装 | 散装 |
| 商标 | ON Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Bulk |
| 封装/外壳 | TO-251-3 长引线，IPak，TO-251AB |
| 封装/箱体 | IPAK-3 |
| 工厂包装数量 | 500 |
| 晶体管极性 | N-Channel |
| 标准包装 | 500 |
| 漏源极电压(Vdss) | 100V |
| 电流-连续漏极(Id)（25°C时） | 9A （Ta） |
| 系列 | SFT1443 |
