Datasheet下载- 型号： SD05T1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SD05T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SD05T1价格参考。ON SemiconductorSD05T1封装/规格：未分类， 暂无。您可以下载SD05T1参考资料、Datasheet数据手册功能说明书，资料中有SD05T1 详细功能的应用电路图电压和使用方法及教程。
SD05T1 是安森美（ON Semiconductor）推出的单向TVS（瞬态电压抑制）二极管，主要用于低电压、高浪涌防护场景。其击穿电压典型值约6.8 V，钳位电压约14.5 V（Ipp=12 A），峰值脉冲功率达200 W（8/20 μs波形），适用于IEC 61000-4-2（ESD ±30 kV接触放电）、IEC 61000-4-4（EFT）及IEC 61000-4-5（雷击浪涌）等标准防护。 典型应用场景包括： • USB 2.0/USB Type-C 接口的静电与浪涌保护（如D+、D−、VBUS线路）； • 低压通信接口防护，如RS-232、RS-485、CAN总线终端； • 消费电子设备中电源输入端（如5 V供电轨）或I/O引脚的二级ESD防护； • 便携式设备（智能手机、平板、POS机）中对敏感IC（如USB PHY、MCU GPIO、传感器接口）的前端保护； • 工业控制模块、智能电表、LED驱动器等需兼顾小尺寸（SOD-123封装）与快速响应（<1 ns）的场合。 该器件具有低结电容（典型值≈300 pF），适合高速信号线；单向结构适用于有明确直流偏置（如5 V系统）的线路，可避免反向漏电流干扰。需注意：不可用于交流或双向无偏置信号，且应配合保险丝或限流电阻使用以提升系统鲁棒性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 5VWM 9.8VC SOD323 |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

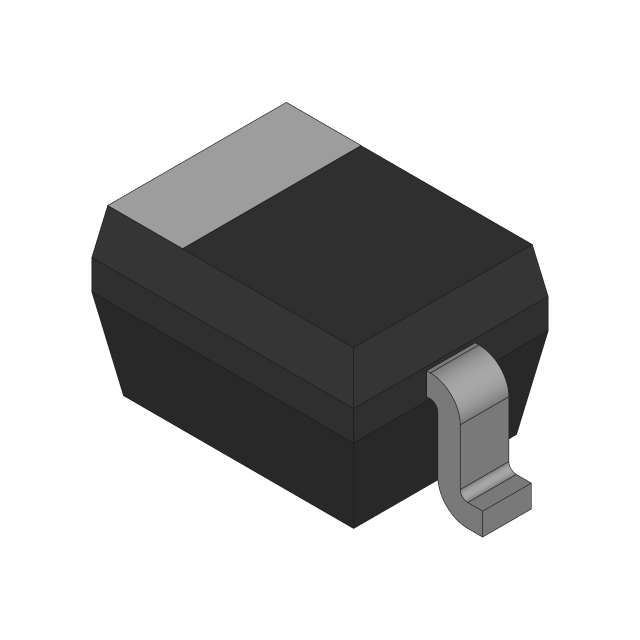

| 产品图片 |
|
| 产品型号 | SD05T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 350pF @ 1MHz |
| 供应商器件封装 | SOD-323 |
| 其它名称 | SD05T1OSCT |
| 功率-峰值脉冲 | 350W |
| 包装 | 剪切带 （CT） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -55°C ~ 150°C |
| 工具箱 | /product-detail/zh/Q2026231/ZENESDA-KIT-ND/700368 |
| 应用 | 通用 |
| 标准包装 | 10 |
| 电压-击穿（最小值） | 6.2V |
| 电压-反向关态（典型值） | 5V |
| 电压-箝位（最大值）@Ipp | 9.8V |
| 电流-峰值脉冲(10/1000µs) | 24A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
