Datasheet下载- 型号： SCRH105R-100
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SCRH105R-100产品简介：
ICGOO电子元器件商城为您提供SCRH105R-100由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SCRH105R-100价格参考以及SIGNAL TRANSFORMERSCRH105R-100封装/规格参数等产品信息。 你可以下载SCRH105R-100参考资料、Datasheet数据手册功能说明书， 资料中有SCRH105R-100详细功能的应用电路图电压和使用方法及教程。

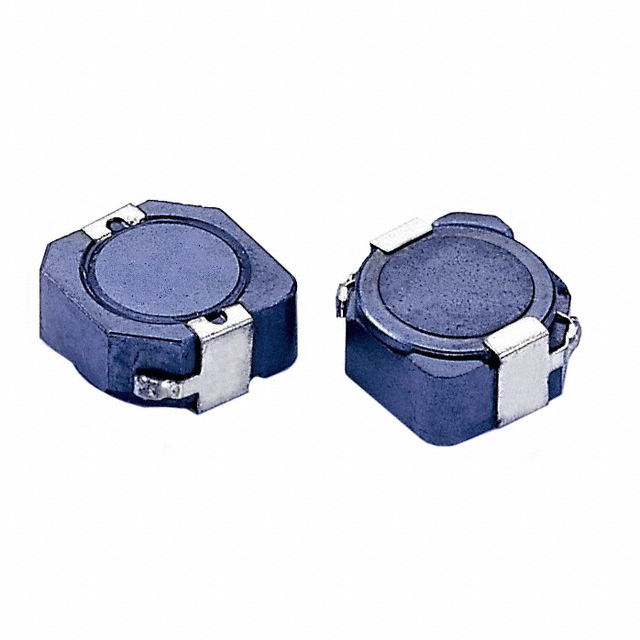

Signal Transformer品牌的SCRH105R-100是一款屏蔽型、高饱和电流的固定功率电感器（属SRF/SCRH系列），电感值为10µH（±20%），额定电流达7.5A，直流电阻低至12mΩ，工作温度范围为–40°C至+125°C。其主要应用场景包括： 1. DC-DC开关电源：广泛用于降压（Buck）、升压（Boost）及同步整流转换器中，作为储能与滤波电感，支持高频（典型可达1MHz）高效能量转换，适用于服务器电源、通信电源模块及工业电源。 2. POL（Point-of-Load）稳压系统：因低DCR与高抗饱和特性，适合为FPGA、ASIC、GPU等大电流数字负载提供紧邻式电压调节，保障动态负载响应与电压稳定性。 3. 汽车电子：满足AEC-Q200基础可靠性要求（需确认具体批次认证），可用于车载信息娱乐系统、ADAS电源管理等非安全关键但高可靠需求场景。 4. 工业控制与LED驱动：在恒流LED驱动电路或PLC电源前端中，提供EMI抑制与电流平滑功能。 该器件采用复合磁芯结构与全屏蔽设计，具备优异的抗电磁干扰（EMI）性能和低辐射噪声，适用于空间受限且对EMC敏感的紧凑型电子产品。注意：实际选型需结合电路频率、纹波电流、温升限制及安规认证要求综合评估。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 26 毫欧最大 |
| 描述 | INDUCTOR SMD 10UH 3.45A 100KHZ |
| 产品分类 | |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SCRH105R-100 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SCRH105R |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1418-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.413" 长 x 0.406" 宽 （10.50mm x 10.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±30% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232http://www.digikey.cn/product-highlights/zh/scrh105r-series-smt-shielded-power-inductors/50340 |
| 电感 | 10µH |
| 电流-饱和值 | 3.45A |
| 类型 | - |
| 频率-测试 | 100kHz |
| 频率-自谐振 | - |
| 额定电流 | 4.5A |
| 高度-安装（最大值） | 0.201"（5.10mm） |
