Datasheet下载- 型号： SCRH104R-5R2
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SCRH104R-5R2由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SCRH104R-5R2价格参考。SIGNAL TRANSFORMERSCRH104R-5R2封装/规格：未分类， 暂无。您可以下载SCRH104R-5R2参考资料、Datasheet数据手册功能说明书，资料中有SCRH104R-5R2 详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌的SCRH104R-5R2是一款固定电感器（功率电感），属于SHR/SCRH系列屏蔽型铁氧体磁芯绕线电感。其标称电感值为5.2 µH，额定电流较高（典型饱和电流约12 A，温升电流约9 A），具有低直流电阻（DCR）、优异的抗电磁干扰（EMI）性能及良好的热稳定性。 主要应用场景包括： - DC-DC电源转换器：广泛用于降压（Buck）、升压（Boost）及升降压（Buck-Boost）拓扑中，作为储能与滤波电感，尤其适用于负载点（POL）电源模块； - 服务器与通信设备电源：如5G基站电源、网络交换机、路由器等高可靠性、高密度电源系统； - 工业控制与自动化设备：为PLC、电机驱动器、工控电源提供稳定滤波与能量存储； - 汽车电子（符合AEC-Q200兼容设计）：适用于车载信息娱乐系统、ADAS电源管理等非安全关键类12V/48V供电电路； - LED驱动电源与消费类快充适配器：支持高频开关（可达1–2 MHz），满足小型化与高效率需求。 该器件采用屏蔽结构，有效抑制漏磁与辐射干扰，适合空间紧凑、EMI要求严苛的环境。需注意其工作温度范围为–40°C 至 +125°C（含温升），选型时应结合实际纹波电流、温升及PCB散热条件进行评估。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 22 毫欧最大 |
| 描述 | INDUCTOR SMD 5.2UH 5.70A 100KHZ |
| 产品分类 | 固定值电感器 |
| 品牌 | Signal Transformer |
| 数据手册 | |

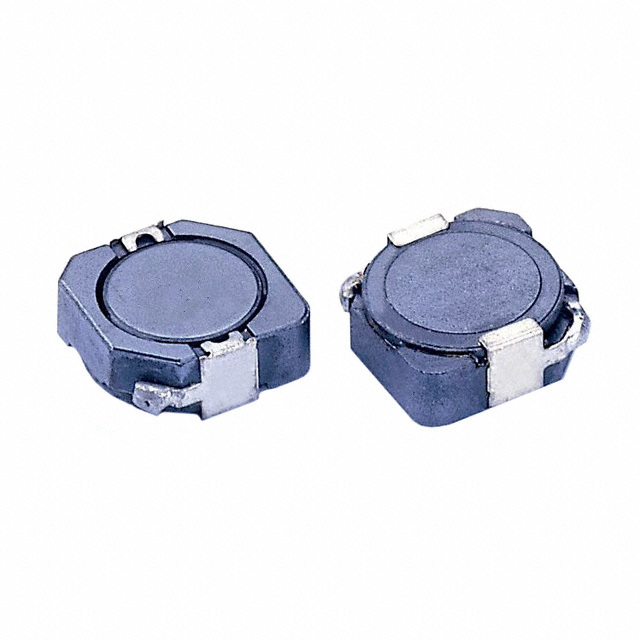

| 产品图片 |
|
| 产品型号 | SCRH104R-5R2 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SCRH104R |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1408-2 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.413" 长 x 0.406" 宽 （10.50mm x 10.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±30% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 800 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232http://www.digikey.cn/product-highlights/zh/scrh104r-series-smt-shielded-power-inductors/50337 |
| 电感 | 5.2µH |
| 电流-饱和值 | 5.7A |
| 类型 | - |
| 频率-测试 | 100kHz |
| 频率-自谐振 | - |
| 额定电流 | 5.1A |
| 高度-安装（最大值） | 0.157"（4.00mm） |
