SC54-101产品简介：
ICGOO电子元器件商城为您提供SC54-101由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SC54-101价格参考以及SIGNAL TRANSFORMERSC54-101封装/规格参数等产品信息。 你可以下载SC54-101参考资料、Datasheet数据手册功能说明书， 资料中有SC54-101详细功能的应用电路图电压和使用方法及教程。

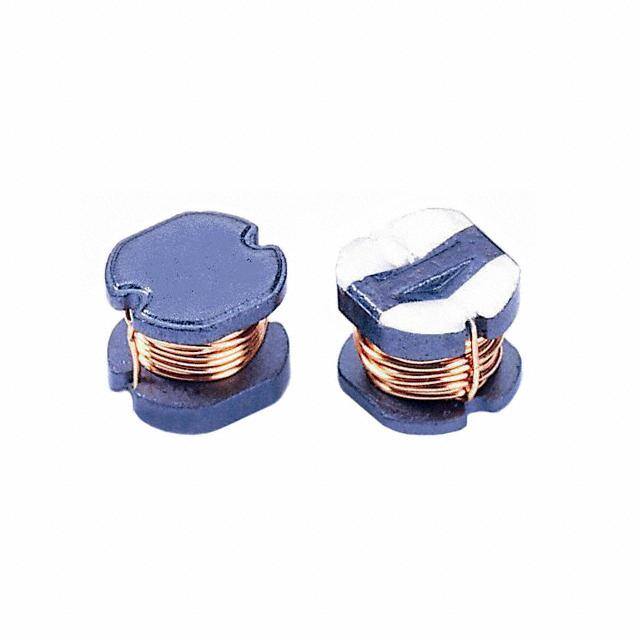

Signal Transformer品牌的SC54-101是一款固定电感器（绕线型，屏蔽式），电感值为100 µH（±10%），额定电流约380 mA，直流电阻（DCR）典型值为0.95 Ω，采用SMD封装（尺寸约7.1×6.5×4.5 mm），适用于回流焊工艺。 其主要应用场景包括： 1. DC-DC电源转换器：常用于降压（Buck）或升压（Boost）电路的输出滤波与储能环节，配合IC（如TI、ON Semi等PWM控制器）稳定输出电压，抑制纹波； 2. EMI滤波与噪声抑制：凭借屏蔽结构和适中感量，有效抑制开关电源中的高频共模/差模噪声，满足CISPR 22/32等EMC要求； 3. 工业与通信电源模块：广泛应用于嵌入式系统、PLC电源、PoE供电设备、基站辅助电源等对可靠性与温升有要求的中功率场景（≤15W）； 4. 汽车电子（非AEC-Q200认证版本需谨慎）：可用于车载信息娱乐系统、LED驱动等非安全关键的12V/24V二级电源电路（若选用符合AEC-Q200的衍生型号则可拓展至车规应用）。 注意：SC54-101不适用于大电流或高频率（>1 MHz）场景，选型时需校核温升、饱和电流及自谐振频率（SRF≈12 MHz），确保在工作频点下保持感性特性。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 700 毫欧最大 |
| 描述 | INDUCTOR SMD 100UH 0.52A 1KHZ |
| 产品分类 | |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SC54-101 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SC54 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1382-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.240" 长 x 0.217" 宽 （6.10mm x 5.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232 |
| 电感 | 100µH |
| 电流-饱和值 | 520mA |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 640mA |
| 高度-安装（最大值） | 0.189"（4.80mm） |
