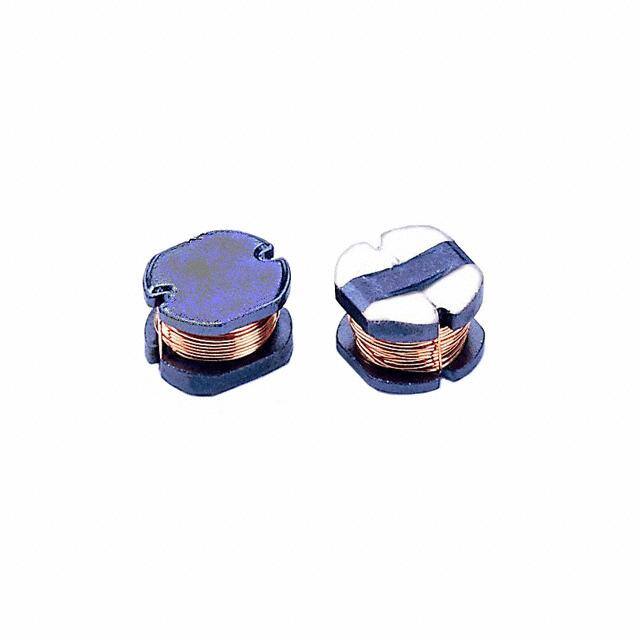

图片仅供参考
详细数据请看参考数据手册
- 型号： SC43-470
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SC43-470产品简介：
ICGOO电子元器件商城为您提供SC43-470由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SC43-470价格参考以及SIGNAL TRANSFORMERSC43-470封装/规格参数等产品信息。 你可以下载SC43-470参考资料、Datasheet数据手册功能说明书， 资料中有SC43-470详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌、型号SC43-470的固定电感器属于SC43系列屏蔽式功率电感，电感值为47 µH（±20%），额定电流典型值约1.2 A，直流电阻低（约0.15 Ω），采用铁氧体磁芯与环氧树脂封装，具备良好抗EMI性能和温升稳定性。 其典型应用场景包括： - DC-DC电源转换电路：广泛用于降压（Buck）或升降压（Buck-Boost）拓扑中，作为储能与滤波电感，配合控制器（如TI TPS5430、ON Semi NCP302等）实现高效稳压输出（如12V转5V/3.3V）。 - 工业电源模块与嵌入式电源：适用于PLC、HMI、传感器供电单元等对可靠性及抗干扰要求较高的场合。 - 通信设备板载电源：如光模块、基站小信号处理板的次级电源轨滤波。 - 消费类电子适配器与充电器：在小型化AC-DC二次侧或USB PD协议电源中提供纹波抑制与能量平滑。 该器件不适用于高频射频（RF）电路或谐振应用（如LC振荡器），因其设计侧重于中低频（100 kHz–1 MHz）功率处理，且饱和电流有限。选型时需注意PCB布局散热、避免邻近大电流走线以减少耦合干扰。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 844 毫欧最大 |
| 描述 | INDUCTOR SMD 47UH 0.54A 2.52MHZ |
| 产品分类 | |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SC43-470 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SC43 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1360-2 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.189" 长 x 0.169" 宽 （4.80mm x 4.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1,500 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232 |
| 电感 | 47µH |
| 电流-饱和值 | 540mA |
| 类型 | 绕线 |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | - |
| 额定电流 | 600mA |
| 高度-安装（最大值） | 0.138"（3.50mm） |
