Datasheet下载- 型号： SB10-05A2-AT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SB10-05A2-AT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SB10-05A2-AT1价格参考。ON SemiconductorSB10-05A2-AT1封装/规格：未分类， 暂无。您可以下载SB10-05A2-AT1参考资料、Datasheet数据手册功能说明书，资料中有SB10-05A2-AT1 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 SB10-05A2-AT1 是一款 1A、50V 肖特基势垒整流二极管（表面贴装，SOD-123FL 封装）。其低正向压降（典型值约 0.55V @ 1A）、快速开关特性（反向恢复时间极短，<10ns）和高效率，使其特别适用于对功耗与热管理敏感的低压、中电流整流场景。 典型应用场景包括： ✅ 开关电源（SMPS）次级整流：如手机充电器、USB PD适配器、DC-DC模块中 3.3V/5V/12V 输出侧的高频整流； ✅ DC-DC 降压转换器（Buck Converter）续流二极管：在同步整流不适用或成本受限时，提供高效续流路径； ✅ 电池供电设备的反向电压保护与电源轨 OR-ing：例如便携式仪器、IoT终端中防止电池反接或实现双电源冗余切换； ✅ LED 驱动电路、小功率电机驱动中的箝位与续流； ✅ 消费电子主板、机顶盒、网络设备等空间受限板卡的紧凑型整流方案（得益于 SOD-123FL 小尺寸封装）。 注意：该器件额定峰值反向电压为 50V，不适用于高压输入场合（如市电整流），且需注意散热设计——虽为肖特基，但在持续 1A 电流下仍需合理 PCB 铜箔散热。综上，SB10-05A2-AT1 主要面向高效、小型化、中低电压（≤40V 系统）的整流与保护应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 50V 1A DO41 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

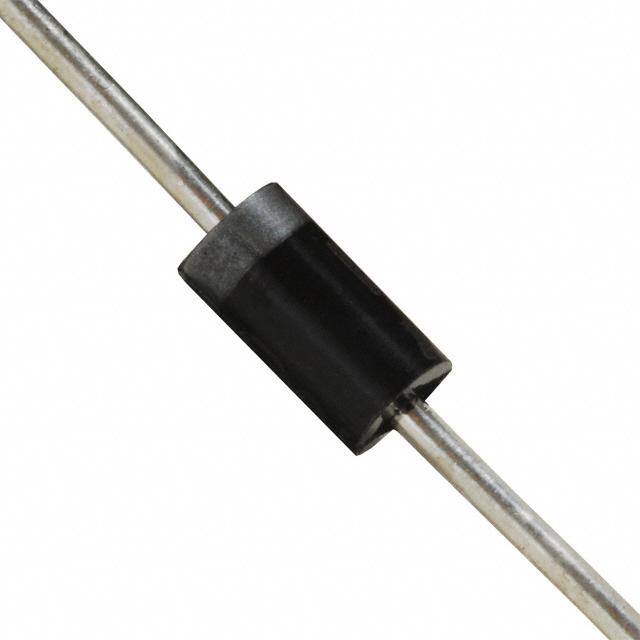

| 产品图片 | |
| 产品型号 | SB10-05A2-AT1 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 580mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 1mA @ 50V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | DO-41 |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 30ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 工作温度-结 | 125°C （最大） |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
