Datasheet下载- 型号： SA110A
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SA110A由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SA110A价格参考。Fairchild SemiconductorSA110A封装/规格：未分类， 暂无。您可以下载SA110A参考资料、Datasheet数据手册功能说明书，资料中有SA110A 详细功能的应用电路图电压和使用方法及教程。
SA110A 是Littelfuse公司推出的单向TVS（瞬态电压抑制）二极管，额定反向关断电压（Vrwm）为110V，击穿电压（Vbr）约122V，峰值脉冲功率（10/1000μs波形）为400W。其主要应用场景包括： - 电源输入端口保护：用于工业控制设备、通信电源、LED驱动器等的直流输入侧，吸收雷击感应浪涌、开关噪声或负载突变引起的瞬态过压（如IEC 61000-4-5 Level 3/4浪涌）。 - 信号与接口线路防护：适用于RS-485、CAN总线、PLC I/O模块等中低速工业总线，配合共模电感和滤波电容，提供差分/共模过压钳位保护。 - 继电器/电磁阀驱动电路：抑制感性负载关断时产生的反向电动势（关断尖峰），防止后级MCU、驱动IC损坏。 - 电池供电系统：在12V/24V车载或后备电源系统中，防范负载突降（Load Dump）以外的常规浪涌（如ISO 7637-2 Pulse 1/2a/3a），但需注意其不适用于严苛的汽车级负载突降（该场景通常需专用高能量TVS如TPSMB系列）。 SA110A采用DO-15封装，通流能力适中，响应时间小于1ps，钳位电压（Vc）约179V（在峰值电流Ip=2.2A时），可有效将瞬态电压限制在后端器件安全耐压范围内。选型时需确保其Vrwm略高于电路正常工作电压，并留有足够裕量以避免漏电流增大或误触发。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 110VWM 177VC DO15 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

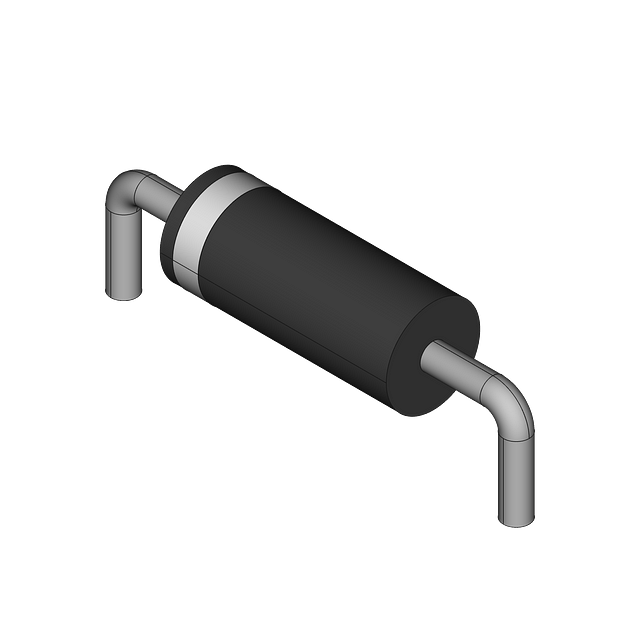

| 产品图片 |
|
| 产品型号 | SA110A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | DO-15 |
| 其它名称 | SA110AFS |
| 功率-峰值脉冲 | 500W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AC，DO-15，轴向 |
| 工作温度 | - |
| 应用 | 通用 |
| 标准包装 | 4,000 |
| 电压-击穿（最小值） | 122V |
| 电压-反向关态（典型值） | 110V |
| 电压-箝位（最大值）@Ipp | 177V |
| 电流-峰值脉冲(10/1000µs) | 2.8A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
