Datasheet下载- 型号： RW5S0FA1R00FE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW5S0FA1R00FE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW5S0FA1R00FE价格参考。OhmiteRW5S0FA1R00FE封装/规格：未分类， 暂无。您可以下载RW5S0FA1R00FE参考资料、Datasheet数据手册功能说明书，资料中有RW5S0FA1R00FE 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW5S0FA1R00FE 是一款高精度、高功率的厚膜片式电阻器（表面贴装型），阻值为1.00 Ω，容差±1%，额定功率达5 W（需满足适当PCB散热条件），采用2512封装尺寸（6.35 mm × 3.2 mm），具备低TCR（典型±100 ppm/°C）、良好的脉冲耐受性及AEC-Q200兼容设计（部分批次）。 其主要应用场景包括： - 工业电源与电机驱动：用作电流检测电阻（shunt resistor），在开关电源、变频器、伺服驱动器中实时监测负载电流，配合运放或专用电流检测IC实现过流保护与闭环控制； - 新能源系统：在光伏逆变器、储能BMS（电池管理系统）中用于电池充放电电流采样，支持高精度SOC估算； - 汽车电子：适用于车载DC-DC转换器、LED车灯驱动、EPS（电动助力转向）等对可靠性要求较高的12V/24V车载电路（符合AEC-Q200可提升适用性）； - 测试设备与仪器：在电子负载、功率分析仪等设备中承担大电流取样任务，兼顾精度与热稳定性。 该器件强调低感抗、高浪涌承受能力（如IEC 61000-4-5 Level 3），适合存在瞬态电流或频繁启停的严苛工况。使用时需注意PCB铜箔铺铜散热设计（建议双面开窗+过孔阵列），以确保长期稳定运行于额定功率。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES 1 OHM 5W 1%线绕电阻器 - SMD 5W, 1 OHM, 1% |
| 产品分类 | 芯片电阻 - 表面安装电阻器 |
| 品牌 | Ohmite |
| 产品手册 | |

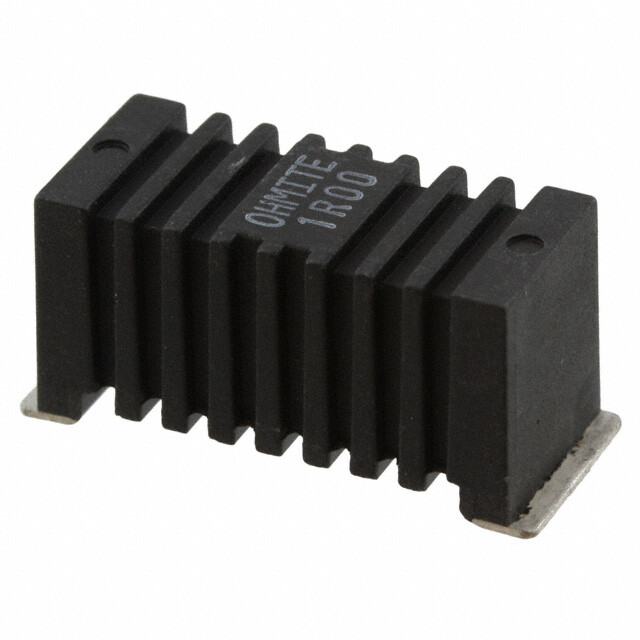

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 线绕电阻器,线绕电阻器 - SMD,Ohmite RW5S0FA1R00FERW |
| 数据手册 | |
| 产品型号 | RW5S0FA1R00FE |
| 产品 | Power Resistors Wirewound High Energy |
| 产品种类 | 线绕电阻器 - SMD |
| 供应商器件封装 | - |
| 功率(W) | 5W |
| 功率额定值 | 5 W |
| 包装 | 散装 |
| 商标 | Ohmite |
| 外壳宽度 | 9.27 mm |
| 外壳长度 | 20.47 mm |
| 外壳高度 | 10.31 mm |
| 大小/尺寸 | 0.806" 长 x 0.365" 宽 （20.47mm x 9.27mm） |
| 容差 | 1 % |
| 封装 | Bulk |
| 封装/外壳 | SMD， L形弯曲 |
| 工作温度范围 | - 55 C to + 155 C |
| 工厂包装数量 | 10 |
| 成分 | 绕线 |
| 标准包装 | 10 |
| 温度系数 | 50 PPM / C |
| 特性 | 电流检测 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/rw-series-resistors/50218 |
| 电阻 | 1 Ohms |
| 电阻(Ω) | 1 |
| 端子数 | 2 |
| 类型 | Surface Mount Power Resistor |
| 系列 | RW5 |
| 高度 | 0.426" （10.82mm） |
