Datasheet下载- 型号： RW3R5EA2K20J
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW3R5EA2K20J由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW3R5EA2K20J价格参考。OhmiteRW3R5EA2K20J封装/规格：未分类， 暂无。您可以下载RW3R5EA2K20J参考资料、Datasheet数据手册功能说明书，资料中有RW3R5EA2K20J 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW3R5EA2K20J 是一款高可靠性、厚膜工艺的片式电阻器（SMD），阻值为2.2 kΩ，精度±5%（J级），额定功率1/4 W（0.25 W），封装尺寸为1206（3.2 mm × 1.6 mm）。其典型应用场景包括： - 工业控制电路：用于PLC输入/输出模块的信号限流、电平匹配及传感器接口分压网络； - 电源管理：在DC-DC转换器、LDO稳压电路中作反馈分压电阻、电流检测采样（配合运放）或软启动限流； - 通信设备：应用于基站射频前端的偏置网络、CAN/LIN总线终端匹配及ESD保护电路中的限流电阻； - 测试与测量仪器：在万用表、数据采集系统中作为精密分压、量程切换或校准参考电阻（需注意其±5%精度适用于非高精度场合）； - 汽车电子（AEC-Q200兼容型号适用）：若该批次通过AEC-Q200认证，可用于车身控制模块（BCM）、照明驱动或电池管理系统（BMS）中的非安全关键传感电路。 该器件具备良好的温度稳定性（TCR典型值±200 ppm/℃）、抗硫化端头（适用于高湿含硫环境）及宽工作温度范围（-55℃～+155℃），适合在严苛工业或车载环境中长期稳定运行。注意：不适用于要求高精度（如<±1%）、低噪声或高频射频匹配（>100 MHz）场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.2K OHM 3.5W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

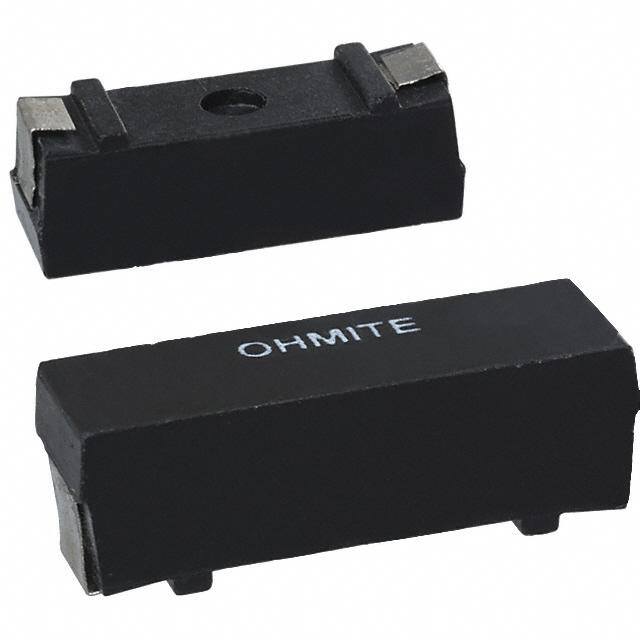

| 产品图片 |
|
| 产品型号 | RW3R5EA2K20J |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 供应商器件封装 | SMD J 引线，凹陷型 |
| 其它名称 | Q824679 |
| 功率(W) | 3.5W |
| 包装 | 散装 |
| 大小/尺寸 | 0.811" 长 x 0.273" 宽（20.60mm x 6.93mm） |
| 容差 | ±5% |
| 封装/外壳 | 8127 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 100 |
| 温度系数 | ±20ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 2.2k |
| 端子数 | 2 |
| 高度 | 0.278"（7.06mm） |
