Datasheet下载- 型号： RW3R0DBR005JE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW3R0DBR005JE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW3R0DBR005JE价格参考。OhmiteRW3R0DBR005JE封装/规格：未分类， 暂无。您可以下载RW3R0DBR005JE参考资料、Datasheet数据手册功能说明书，资料中有RW3R0DBR005JE 详细功能的应用电路图电压和使用方法及教程。
Ohmite品牌的RW3R0DBR005JE是一款高精度、低阻值的表面贴装片式电流检测电阻器（Shunt Resistor），阻值为0.005Ω（5mΩ），额定功率3W，精度±1%，温漂低至±20ppm/℃，采用宽电极结构（如2512封装）以优化散热与电流承载能力。 其典型应用场景包括： - 电源管理：在开关电源（DC-DC转换器、AC-DC适配器）、服务器VRM模块中用于精确检测输出电流，实现过流保护与恒流控制； - 电池管理系统（BMS）：在电动工具、便携设备或储能系统中监测充放电电流，保障电池安全与SOC估算精度； - 工业电机驱动与逆变器：在H桥或三相驱动电路中实时采样相电流，支持FOC（磁场定向控制）等高级算法； - LED恒流驱动与电子负载：提供稳定、低感抗的电流反馈信号，提升调光精度与动态响应； - 汽车电子：符合AEC-Q200基础要求（需确认具体批次认证），适用于车载充电机（OBC）、DC-DC转换器等非安全关键电流检测场景。 该器件凭借低阻值、高功率密度及优异的长期稳定性，特别适合需要高信噪比、小电压降（如25A时压降仅125mV）且空间受限的精密电流检测场合。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES 0.005 OHM 3W 5% SMD线绕电阻器 - SMD 3watt .005ohm 5% |
| 产品分类 | 芯片电阻 - 表面安装电阻器 |
| 品牌 | Ohmite |
| 产品手册 | |

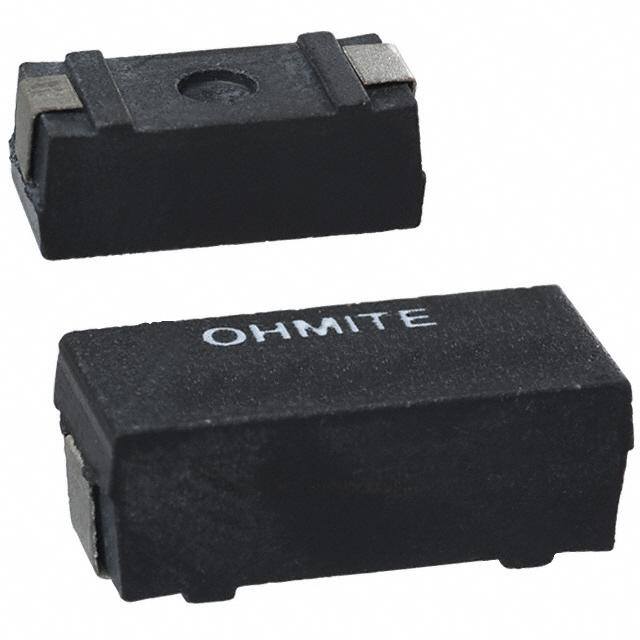

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 线绕电阻器,线绕电阻器 - SMD,Ohmite RW3R0DBR005JERW |
| 数据手册 | |
| 产品型号 | RW3R0DBR005JE |
| 产品 | Power Resistors Wirewound Molded |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 线绕电阻器 - SMD |
| 供应商器件封装 | SMD J 引线，凹陷型 |
| 功率(W) | 3W |
| 功率额定值 | 3 W |
| 包装 | 散装 |
| 商标 | Ohmite |
| 外壳代码-in | 6327 |
| 外壳代码-mm | 15970 |
| 外壳宽度 | 6.93 mm |
| 外壳长度 | 15.88 mm |
| 外壳高度 | 5.74 mm |
| 大小/尺寸 | 0.625" 长x 0.273" 宽（15.88mm x 6.93mm） |
| 容差 | 5 % |
| 封装 | Bulk |
| 封装/外壳 | 6327 J 形引线 |
| 封装/箱体 | 6327 (15970 metric) |
| 工作温度范围 | - 55 C to + 150 C |
| 工厂包装数量 | 100 |
| 成分 | 绕线 |
| 标准包装 | 100 |
| 温度系数 | 90 PPM / C |
| 特性 | 电流检测 |
| 电压额定值 | 200 V |
| 电阻 | 0.005 Ohms |
| 电阻(Ω) | 0.005 |
| 端子数 | 2 |
| 类型 | Surface Mount Power Resistor |
| 系列 | RW |
| 高度 | 0.231"（5.87mm） |
