Datasheet下载- 型号： RW2S0CBR200JT
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW2S0CBR200JT由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW2S0CBR200JT价格参考。OhmiteRW2S0CBR200JT封装/规格：未分类， 暂无。您可以下载RW2S0CBR200JT参考资料、Datasheet数据手册功能说明书，资料中有RW2S0CBR200JT 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW2S0CBR200JT 是一款高精度、厚膜型片式电阻器（表面贴装），阻值为0.200 Ω（200 mΩ），精度±5%，额定功率1 W，封装尺寸为2512（6.35 mm × 3.2 mm），具有低TCR（温度系数）、良好脉冲耐受性及宽工作温度范围（-55°C 至 +155°C）。 其典型应用场景包括： 1. 电流检测（Shunt Application）：凭借低阻值与高功率承载能力，常用于电源管理、电机驱动、电池管理系统（BMS）中实时监测负载电流； 2. 开关电源（SMPS）反馈与限流电路：在DC-DC转换器或LED恒流驱动中作为采样电阻，配合运放或专用IC实现精确电流控制； 3. 工业控制与自动化设备：适用于PLC模块、变频器、伺服驱动器等对可靠性与稳定性要求较高的场合； 4. 汽车电子（AEC-Q200兼容型号需确认，该型号非标准车规，但部分客户用于车载辅助系统）：如车载充电机（OBC）中的次级侧电流监控； 5. 测试仪器与电源设备：在可编程直流电子负载、精密电源输出端作为校准或保护采样元件。 注：实际选型需结合PCB散热设计（建议大面积铜箔铺铜）、长期负载率（建议≤70%额定功率）及ESD/浪涌防护需求。不推荐用于高频射频路径或超高精度（<1%）测量主通路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.2 OHM 2W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

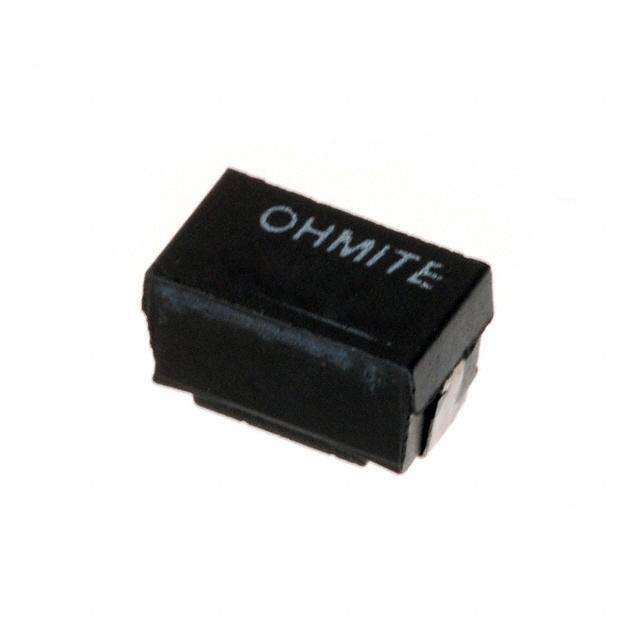

| 产品图片 |
|
| 产品型号 | RW2S0CBR200JT |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 供应商器件封装 | SMD J 引线，基座 |
| 其它名称 | RW2S0CBR200JTR |
| 功率(W) | 2W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.407" 长 x 0.226" 宽（10.34mm x 5.74mm） |
| 容差 | ±5% |
| 封装/外壳 | 4122 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 1,000 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.2 |
| 端子数 | 2 |
| 高度 | 0.227"（5.77mm） |
