Datasheet下载- 型号： RW1S5CAR500JET
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S5CAR500JET由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S5CAR500JET价格参考。OhmiteRW1S5CAR500JET封装/规格：未分类， 暂无。您可以下载RW1S5CAR500JET参考资料、Datasheet数据手册功能说明书，资料中有RW1S5CAR500JET 详细功能的应用电路图电压和使用方法及教程。
Ohmite品牌的RW1S5CAR500JET是一款高可靠性片式厚膜电阻器（表面贴装型），阻值为0.5Ω，精度±5%（J级），额定功率1W，封装尺寸为2512（6.35×3.2mm）。其关键特性包括低阻值、宽温运行（-55℃～+155℃）、优异的脉冲耐受能力及良好的长期稳定性。 典型应用场景包括： 1. 电流检测/采样电路：常用于开关电源、电机驱动、电池管理系统（BMS）中，作为高精度、低感抗的分流电阻，实时监测负载电流； 2. 电源输出端限流与过流保护：配合运放或专用IC实现精确电流反馈与保护； 3. 工业控制与自动化设备：在PLC模块、伺服驱动器、变频器等对温度稳定性和抗浪涌要求较高的场合，提供可靠的小阻值传感功能； 4. 汽车电子：适用于符合AEC-Q200基础要求的非安全关键系统（如车身控制、照明驱动等），但需注意该型号未明确标称AEC-Q200认证，实际车规应用需以厂商最新规格书及认证状态为准； 5. LED恒流驱动与电源反馈环路：在大电流LED驱动器中用于设定和监控输出电流。 该器件采用端电极结构与厚膜工艺，具备良好焊接兼容性（支持回流焊），适用于高密度PCB布局。使用时建议注意PCB散热设计（如加宽铜箔、开散热焊盘），以保障功率降额与长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.5 OHM 1.5W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

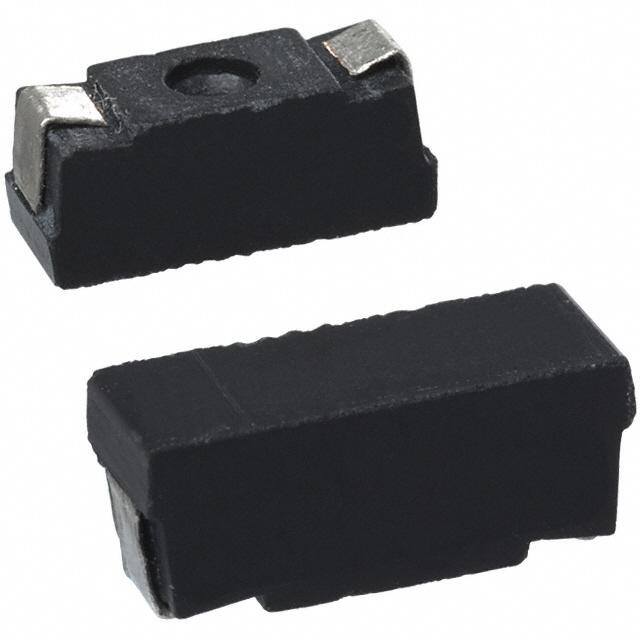

| 产品图片 |
|
| 产品型号 | RW1S5CAR500JET |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | SMD J 引线，基座 |
| 其它名称 | RW1S5CAR500JETR |
| 功率(W) | 1.5W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.159" 宽（10.01mm x 4.04mm） |
| 容差 | ±5% |
| 封装/外壳 | 3916 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 1,500 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.5 |
| 端子数 | 2 |
| 高度 | 0.164"（4.17mm） |
