产品简介：
ICGOO电子元器件商城为您提供RW1S5CAR200JET由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S5CAR200JET价格参考。OhmiteRW1S5CAR200JET封装/规格：未分类， 暂无。您可以下载RW1S5CAR200JET参考资料、Datasheet数据手册功能说明书，资料中有RW1S5CAR200JET 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S5CAR200JET 是一款高精度、高稳定性片式厚膜贴片电阻器（0805封装，阻值200mΩ，公差±5%，额定功率1W，低TCR），主要适用于对电流检测精度和功率耐受性有要求的中低频电路。其典型应用场景包括： - 电流检测与采样：广泛用于开关电源（如DC-DC转换器、AC-DC适配器）、电机驱动器、LED恒流驱动及电池管理系统（BMS）中，作为检流电阻，配合运放或专用电流检测IC实现精确负载电流监控与过流保护； - 电源反馈回路：在电压/电流反馈网络中提供稳定分压或限流功能； - 工业控制与仪表：用于PLC模块、传感器信号调理电路、电能计量前端等需兼顾精度与可靠性的场合； - 汽车电子（非安全关键系统）：如车载充电器、车身控制模块中的辅助检测电路（符合AEC-Q200 Class 1建议，但需确认具体批次认证）； - 消费类电子：笔记本电脑、游戏设备等便携式电源管理单元中的高效能电流监测节点。 该器件具备良好的脉冲耐受能力与长期稳定性，适合连续工作于较高温升环境（需PCB合理散热设计）。注意：因阻值较低（200mΩ），布线应采用开尔文（四端）连接方式以消除引线电阻影响，确保测量准确性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.2 OHM 1.5W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

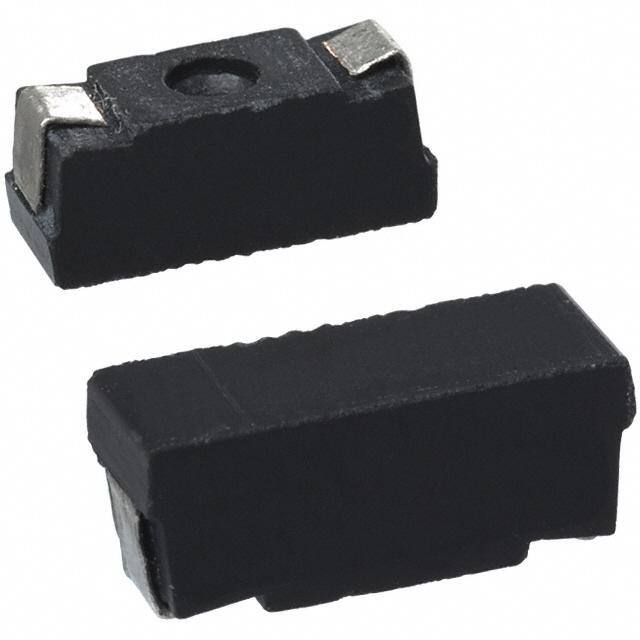

| 产品图片 |
|
| 产品型号 | RW1S5CAR200JET |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 供应商器件封装 | SMD J 引线，基座 |
| 功率(W) | 1.5W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.159" 宽（10.01mm x 4.04mm） |
| 容差 | ±5% |
| 封装/外壳 | 3916 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 1,500 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.2 |
| 端子数 | 2 |
| 高度 | 0.164"（4.17mm） |
