Datasheet下载- 型号： RW1S0CKR025FET
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S0CKR025FET由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S0CKR025FET价格参考。OhmiteRW1S0CKR025FET封装/规格：未分类， 暂无。您可以下载RW1S0CKR025FET参考资料、Datasheet数据手册功能说明书，资料中有RW1S0CKR025FET 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S0CKR025FET 是一款高精度、高稳定性片式厚膜贴片电阻器，阻值为0.025Ω（25mΩ），额定功率1W，精度±1%，TCR ±100ppm/°C，采用1206封装（3.2×1.6mm）。其低阻值、高功率密度和良好散热特性，专为电流检测（Current Sensing）应用优化。 典型应用场景包括： - 电源管理电路中的电流采样：如开关电源（DC-DC转换器）、AC-DC适配器、LED恒流驱动中，串联于地回路或高端路径，实时监测负载电流； - 电池管理系统（BMS）：用于便携设备、电动工具或轻型电动车的充放电电流精确监测与过流保护； - 电机驱动与逆变器：在H桥或三相驱动板中检测相电流，配合ADC实现闭环控制； - 工业PLC模块及电源监控单元：满足IEC 61000抗扰度要求，具备一定脉冲耐受能力（符合AEC-Q200部分可靠性标准）； - 汽车电子辅助系统：适用于非安全关键类车载电源（如信息娱乐、照明控制），但需注意该型号未通过完整AEC-Q200认证，正式车规应用建议确认具体版本资质。 该器件采用端子镀锡结构，兼容无铅回流焊工艺，适合自动化SMT生产。使用时需注意PCB布局——缩短检测走线、避免热耦合，并确保两端接地铜箔对称以减小寄生电感影响测量精度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.025 OHM 1W 1% |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

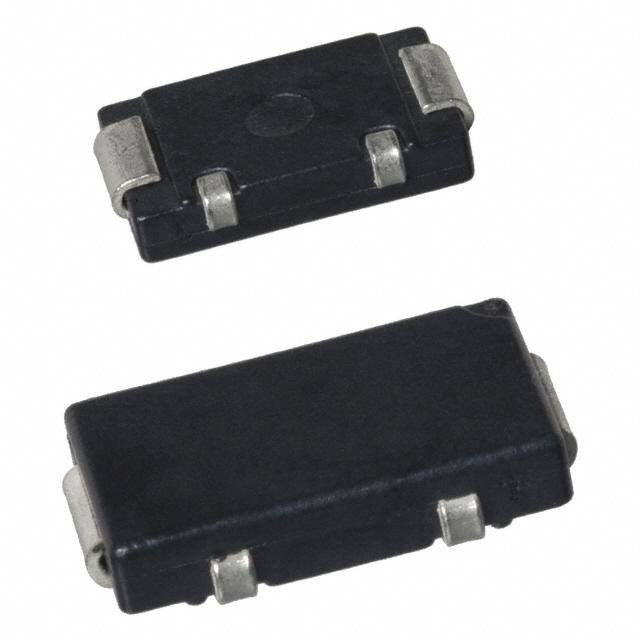

| 产品图片 |
|
| 产品型号 | RW1S0CKR025FET |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW1S0CK |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | - |
| 其它名称 | RW1S0CKR025FETR |
| 功率(W) | 1W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.425" 长 x 0.244" 宽（10.80mm x 6.20mm） |
| 容差 | ±1% |
| 封装/外壳 | 4324 J 引线（4 端子） |
| 成分 | 厚膜 |
| 标准包装 | 1,000 |
| 温度系数 | ±50ppm/°C |
| 特性 | 电流感应，耐燃、 防潮 |
| 电阻(Ω) | 0.025 |
| 端子数 | 4 |
| 高度 | 0.091"（2.30mm） |
