Datasheet下载- 型号： RW1S0CKR025FE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S0CKR025FE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S0CKR025FE价格参考。OhmiteRW1S0CKR025FE封装/规格：未分类， 暂无。您可以下载RW1S0CKR025FE参考资料、Datasheet数据手册功能说明书，资料中有RW1S0CKR025FE 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S0CKR025FE 是一款高精度、低阻值（25 mΩ）、1%容差、1W功率的表面贴装片式电流检测电阻器（Shunt Resistor），采用0805封装（2.0 × 1.25 mm）。其主要应用场景聚焦于精密电流测量与反馈控制领域，典型用途包括： - 电源管理：在DC-DC转换器、开关电源（SMPS）或AC-DC适配器中，用于实时监测输出电流，实现过流保护、恒流充电（如锂电池充放电管理）及动态负载调整。 - 工业控制系统：在PLC模块、电机驱动器（如H桥驱动）或变频器中，作为采样电阻，配合运算放大器或专用电流检测IC（如INA213/AD8418），提供高信噪比的电流信号反馈，保障系统稳定运行。 - 电池管理系统（BMS）：用于单体电池或电池组的充放电电流监控，支持SOC（荷电状态）估算和安全保护。 - LED恒流驱动：在高可靠性LED照明驱动电路中，精确设定并稳定LED工作电流。 该型号具备低TCR（±50 ppm/°C）、四端子结构（开尔文连接优化）、优异的长期稳定性及AEC-Q200兼容性（适用于部分工业/汽车级应用），但需注意其非车规认证，故多用于工业、通信及消费类高端电源设备，而非严苛车载环境。使用时建议PCB布局采用开尔文走线（独立电流路径与检测路径），以消除焊点及走线电阻影响，确保测量精度。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES 0.025 OHM 1W 1%电流传感电阻器 - SMD 1watt .025ohm 1% SMD Wirewound |
| 产品分类 | 芯片电阻 - 表面安装电阻器 |
| 品牌 | Ohmite |
| 产品手册 | |

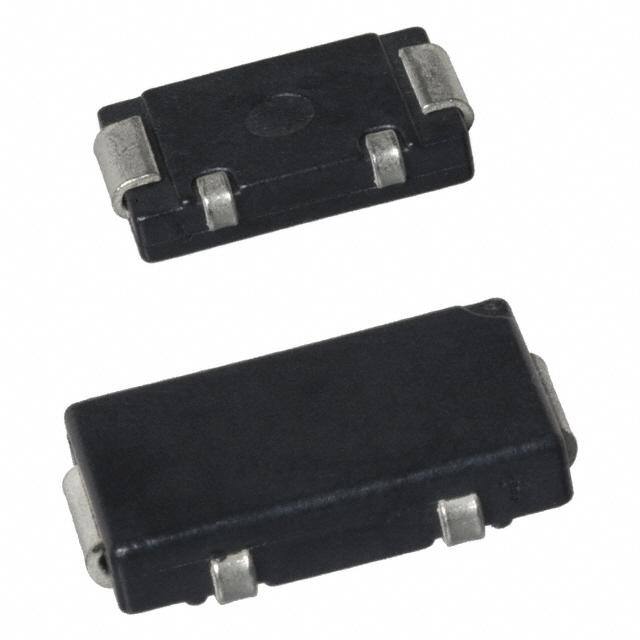

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电流传感电阻器,电流传感电阻器 - SMD,Ohmite RW1S0CKR025FERW1S0CK |
| 数据手册 | |
| 产品型号 | RW1S0CKR025FE |
| RoHS指令信息 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 电流传感电阻器 - SMD |
| 供应商器件封装 | - |
| 功率(W) | 1W |
| 功率额定值 | 1 W |
| 包装 | 散装 |
| 商标 | Ohmite |
| 外壳宽度 | 6.2 mm |
| 外壳长度 | 10.8 mm |
| 外壳高度 | 2.1 mm |
| 大小/尺寸 | 0.425" 长 x 0.244" 宽（10.80mm x 6.20mm） |
| 容差 | ±1% |
| 封装 | Bulk |
| 封装/外壳 | 4324 J 引线（4 端子） |
| 封装/箱体 | 4224 |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 10 |
| 成分 | 厚膜 |
| 标准包装 | 10 |
| 温度系数 | ±50ppm/°C |
| 特性 | 电流感应，耐燃、 防潮 |
| 电压额定值 | 70 mV |
| 电阻 | 0.025 Ohms |
| 电阻(Ω) | 0.025 |
| 端子数 | 4 |
| 端接类型 | SMD/SMT |
| 类型 | Wirewound Power Resistor |
| 系列 | RW1 |
| 高度 | 0.091"（2.30mm） |
