ICGOO在线商城 > RW1S0CKR010DET
Datasheet下载- 型号： RW1S0CKR010DET
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
RW1S0CKR010DET产品简介：
ICGOO电子元器件商城为您提供RW1S0CKR010DET由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供RW1S0CKR010DET价格参考以及OhmiteRW1S0CKR010DET封装/规格参数等产品信息。 你可以下载RW1S0CKR010DET参考资料、Datasheet数据手册功能说明书， 资料中有RW1S0CKR010DET详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S0CKR010DET 是一款高精度、高可靠性片式电阻器（表面贴装型），阻值为0.01 Ω（10 mΩ），额定功率1 W，精度±0.5%，温度系数低至±25 ppm/°C，采用金属合金箔/电流感测专用结构设计。其主要应用场景包括： - 电流检测与监控：广泛用于电源管理、电池管理系统（BMS）、电机驱动和DC-DC转换器中，作为精密采样电阻，实时监测负载电流（如充电/放电电流、相电流）。 - 工业与汽车电子：符合AEC-Q200标准（注：需核实具体批次认证，但RW1系列常用于车规级设计），适用于车载OBC（车载充电机）、EPS（电动助力转向）及工业变频器中的过流保护与闭环控制。 - 高稳定性要求场合：低TCR与优异长期稳定性使其适用于医疗设备电源、精密仪器供电回路等对温漂和精度敏感的场景。 - 紧凑型高功率密度设计：1206封装（3.2 mm × 1.6 mm）支持1 W功耗，在空间受限的PCB布局中兼顾散热与精度。 该器件不适用于高频射频电路或高压分压场合，其核心价值在于毫欧级阻值下的高精度、低温漂和强抗脉冲能力，是电流反馈环路中的关键传感元件。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | RES 0.01 OHM 1W 0.5% |
| 产品分类 | |
| 品牌 | Ohmite |
| 数据手册 | |

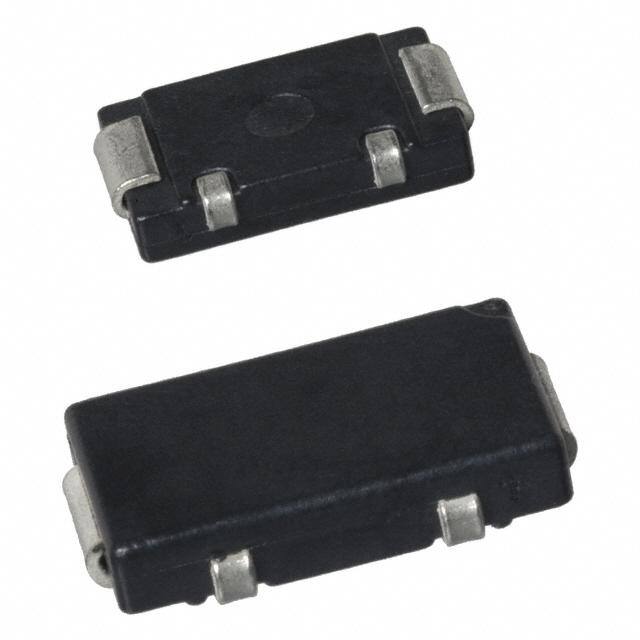

| 产品图片 |
|
| 产品型号 | RW1S0CKR010DET |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW1S0CK |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | - |
| 其它名称 | RW1S0CKR010DETR |
| 功率(W) | 1W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.425" 长 x 0.244" 宽（10.80mm x 6.20mm） |
| 容差 | ±0.5% |
| 封装/外壳 | 4324 J 引线（4 端子） |
| 成分 | 厚膜 |
| 标准包装 | 1,000 |
| 温度系数 | ±50ppm/°C |
| 特性 | 电流感应，耐燃、 防潮 |
| 电阻(Ω) | 0.01 |
| 端子数 | 4 |
| 高度 | 0.091"（2.30mm） |
