Datasheet下载- 型号： RW1S0CKR005DET
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S0CKR005DET由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S0CKR005DET价格参考。OhmiteRW1S0CKR005DET封装/规格：未分类， 暂无。您可以下载RW1S0CKR005DET参考资料、Datasheet数据手册功能说明书，资料中有RW1S0CKR005DET 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S0CKR005DET 是一款高精度、低阻值（0.005 Ω）、1 W 功率、±0.5% 阻值公差、±20 ppm/°C 温度系数的表面贴装电流检测电阻器（Shunt Resistor）。其核心应用场景聚焦于高精度电流测量与反馈控制，典型用途包括： - 电源管理：开关电源（DC-DC转换器）、服务器/通信电源中的输出电流监测与过流保护； - 电池管理系统（BMS）：在电动工具、储能系统或便携设备中实时检测充放电电流，保障安全与续航估算精度； - 电机驱动与逆变器：用于IGBT/MOSFET驱动回路中的相电流采样，支持FOC（磁场定向控制）等精密算法； - 工业自动化：PLC模拟量输入模块、电流环（4–20 mA）信号调理电路中的基准采样； - 测试仪器与电表：数字万用表、功率分析仪中作为高稳定性分流元件。 该器件采用1206封装（3.2 mm × 1.6 mm），四端子开尔文结构设计，有效降低引线电阻和接触热电势影响，配合低TCR与高功率密度，确保在持续负载下保持毫欧级阻值稳定性和测量重复性。适用于需兼顾精度、温升控制与PCB空间受限的中高功率电子系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.005 OHM 1W 0.5% |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

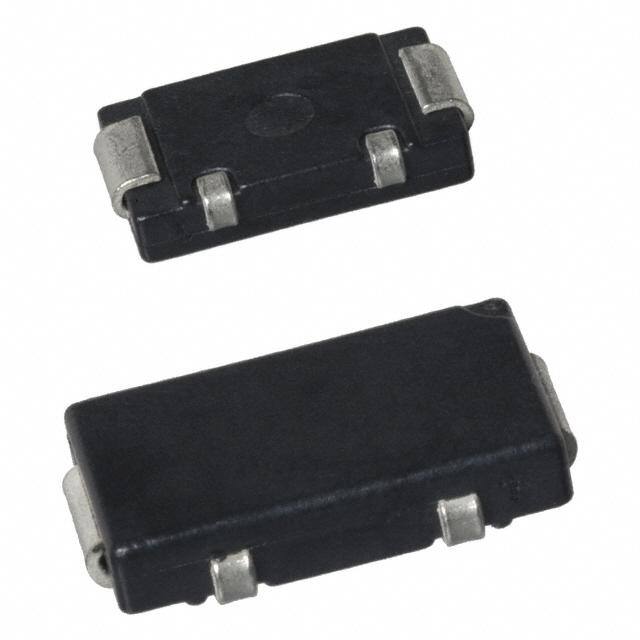

| 产品图片 |
|
| 产品型号 | RW1S0CKR005DET |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW1S0CK |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | - |
| 其它名称 | RW1S0CKR005DETR |
| 功率(W) | 1W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.425" 长 x 0.244" 宽（10.80mm x 6.20mm） |
| 容差 | ±0.5% |
| 封装/外壳 | 4324 J 引线（4 端子） |
| 成分 | 厚膜 |
| 标准包装 | 1,000 |
| 温度系数 | ±50ppm/°C |
| 特性 | 电流感应，耐燃、 防潮 |
| 电阻(Ω) | 0.005 |
| 端子数 | 4 |
| 高度 | 0.091"（2.30mm） |
