Datasheet下载- 型号： RSMF5JB7R50
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RSMF5JB7R50由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RSMF5JB7R50价格参考。STACKPOLE ELECTRONICS INC.RSMF5JB7R50封装/规格：未分类， 暂无。您可以下载RSMF5JB7R50参考资料、Datasheet数据手册功能说明书，资料中有RSMF5JB7R50 详细功能的应用电路图电压和使用方法及教程。
RSMF5JB7R50是Stackpole Electronics Inc.推出的通孔式金属膜电阻器，阻值为7.5Ω，精度±5%，功率额定值为1W（25℃），采用轴向引线封装，符合RoHS标准。其典型应用场景包括： - 电源电路：用于开关电源、线性稳压器中的限流、取样或反馈网络，利用其稳定温度系数（±100 ppm/℃）和低噪声特性保障输出精度； - 工业控制板：在PLC输入/输出模块、传感器信号调理电路中作精密分压或电流检测采样电阻（需配合运放使用）； - 音频设备：在模拟功放、前级电路中承担偏置设置、阻抗匹配或音量衰减功能，金属膜材质提供优于碳膜的高频响应与长期稳定性； - 测试仪器与医疗电子：因老化率低（≤0.1% / 1000h）、耐脉冲性能较好，适用于要求可靠性的校准电路及生命体征监测设备的信号链前端； - 电机驱动与照明控制：在LED恒流驱动或步进电机限流保护回路中作为基准或检测电阻（注意：7.5Ω阻值较低，需结合实际功耗核算温升）。 需注意：该型号为通孔器件，适用于传统PCB插装工艺，不适用于高密度SMT产线；实际应用中应留足散热空间，避免连续满负荷工作以延长寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES METAL OX 5W 7.5 OHM 5% AXL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

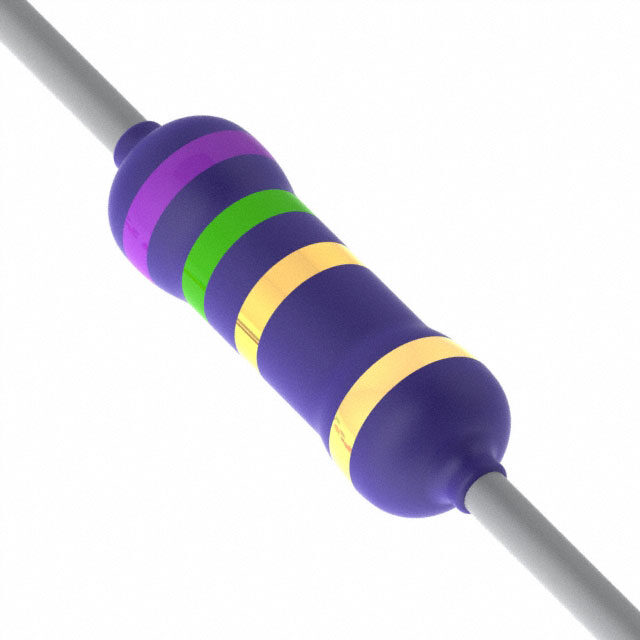

| 产品图片 |
|
| 产品型号 | RSMF5JB7R50 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RSMF |
| 供应商器件封装 | 轴向 |
| 其它名称 | RSM 5 7.5 5% A |
| 功率(W) | 5W |
| 包装 | 散装 |
| 大小/尺寸 | 0.256" 直径 x 0.689" 长（6.50mm x 17.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 金属氧化物薄膜 |
| 标准包装 | 200 |
| 温度系数 | ±200ppm/°C |
| 特性 | 耐燃 |
| 电阻(Ω) | 7.5 |
| 端子数 | 2 |
| 高度 | - |
