Datasheet下载- 型号： RS2KA-13
- 制造商： Diodes Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS2KA-13由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS2KA-13价格参考。Diodes Inc.RS2KA-13封装/规格：未分类， 暂无。您可以下载RS2KA-13参考资料、Datasheet数据手册功能说明书，资料中有RS2KA-13 详细功能的应用电路图电压和使用方法及教程。
RS2KA-13 是 Diodes Incorporated 推出的一款高性能硅整流二极管，属于标准单管整流器（Single Rectifier），采用 SMA（DO-214AC）表面贴装封装，额定正向电流为2A，反向重复峰值电压（VRRM）为100V，具有低正向压降（典型值约1.1V @ 2A）、快速恢复特性（trr ≈ 500ns）及良好的热稳定性。 其典型应用场景包括： 1. 开关电源（SMPS）次级整流：广泛用于AC-DC适配器、LED驱动电源、机顶盒及小型家电电源中，实现高效低压直流输出整流； 2. DC-DC转换器输入/输出整流：在隔离或非隔离式DC-DC模块中作为续流或同步整流的辅助整流元件； 3. 工业控制与消费电子电源电路：如打印机、路由器、安防设备等对成本、尺寸和可靠性有综合要求的嵌入式电源系统； 4. 通用桥式整流器的单臂替代：可与其他同系列器件（如RS2KB–RS2KM）组合构建全波整流桥，或用于半波整流、极性保护、反向电压钳位等电路。 该器件符合AEC-Q200可靠性标准（部分批次），具备良好的ESD防护能力（HBM > 8kV），适用于工业级及部分车规外围应用。SMA封装支持自动化贴片生产，节省PCB空间，适合高密度设计。需注意其最大结温为150°C，设计时应合理布局并确保散热路径通畅。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 800V 1.5A SMA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Diodes Incorporated |
| 数据手册 | |

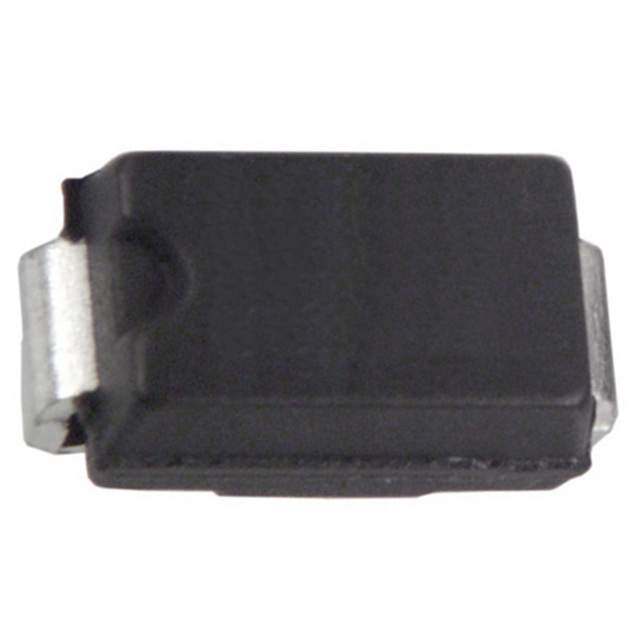

| 产品图片 |
|
| 产品型号 | RS2KA-13 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1.5A |
| 不同 Vr、F时的电容 | 30pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 800V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMA |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 500ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 800V |
| 电流-平均整流(Io) | 1.5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
