Datasheet下载- 型号： RS2AHE3/5BT
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS2AHE3/5BT由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS2AHE3/5BT价格参考。VishayRS2AHE3/5BT封装/规格：未分类， 暂无。您可以下载RS2AHE3/5BT参考资料、Datasheet数据手册功能说明书，资料中有RS2AHE3/5BT 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS2AHE3/5BT 是一款通用型硅整流二极管（1A / 50V），采用SMA（DO-214AC）表面贴装封装，具有低正向压降、高浪涌电流能力（30A IFSM）和良好的热稳定性。其典型应用场景包括： - 中小功率AC-DC整流：常用于开关电源（SMPS）、适配器、LED驱动电源等的输入级桥式或单相半波/全波整流电路； - 极性保护与反向阻断：在电池供电设备、USB接口、DC输入端口中防止电源反接损坏后级电路； - 续流/钳位二极管：配合继电器、小型电磁阀或电感负载使用，吸收关断时产生的反向电动势，保护驱动晶体管； - 消费电子与工业控制板：如机顶盒、智能电表、PLC模块、小家电电源单元等对成本、尺寸和可靠性有综合要求的场合。 该器件符合AEC-Q101标准（汽车级），具备一定车规应用潜力（如车身控制模块中的辅助电源整流），但需结合具体系统认证要求评估。其无铅、符合RoHS且支持自动贴片装配，适合大批量生产。注意：不适用于高频（>100kHz）或高压（>50V反向）场景，替代选型时应关注VRRM、IF(AV)及trr参数匹配。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 50V 1.5A DO214AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

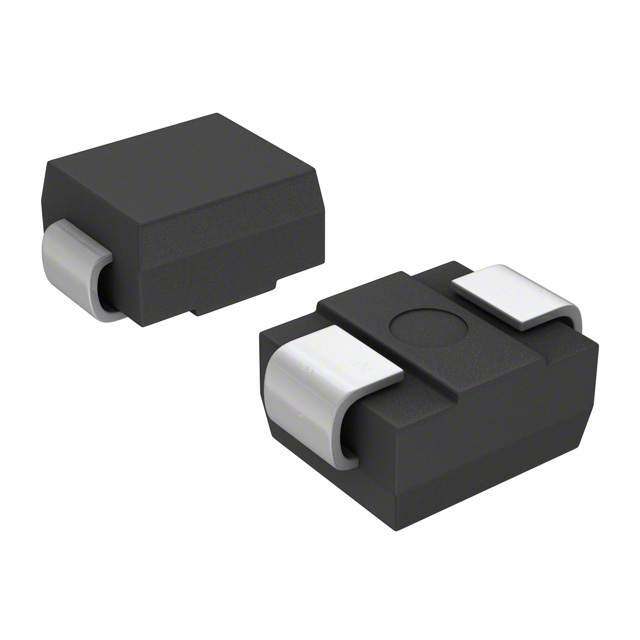

| 产品图片 |
|
| 产品型号 | RS2AHE3/5BT |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1.5A |
| 不同 Vr、F时的电容 | 20pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AA（SMB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 3,200 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1.5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
