Datasheet下载- 型号： RS1PBHM3/85A
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1PBHM3/85A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1PBHM3/85A价格参考。VishayRS1PBHM3/85A封装/规格：未分类， 暂无。您可以下载RS1PBHM3/85A参考资料、Datasheet数据手册功能说明书，资料中有RS1PBHM3/85A 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS1PBHM3/85A 是一款表面贴装（SMD）、高性能、超快恢复整流二极管，采用 SOD-123W 封装，额定参数为 100 V 反向重复峰值电压（VRRM）、1 A 平均整流输出电流（IF(AV)），反向恢复时间典型值仅 75 ns，正向压降低至约 1.3 V（IF = 1 A）。 其主要应用场景包括： - 开关电源（SMPS）次级整流：适用于小功率 AC-DC 适配器、USB 充电器、LED 驱动电源等，凭借快恢复特性可减少开关损耗与EMI，提升效率； - DC-DC 转换器：在同步或非同步降压/升压拓扑中作续流或整流二极管，尤其适合高频（数十kHz 至数百kHz）工作场景； - 工业控制与消费电子：如PLC模块、智能电表、机顶盒、网络设备等对空间和热性能敏感的紧凑型设计； - 电池供电设备：低漏电流（IR ≤ 5 µA @ 100 V）有助于延长待机续航； - 替代传统慢速整流器（如1N400x系列）：在需更高效率与更小体积的升级方案中广泛应用。 该器件符合 AEC-Q200（汽车级可靠性标准）及 RoHS，具备高浪涌电流能力（IFSM = 30 A），适用于有一定可靠性要求的工业及车载辅助电源系统（非主动力系统）。注意：其1 A额定电流需配合合理PCB铜箔散热（如≥25 mm²焊盘）以保障温升安全。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 1A DO220AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

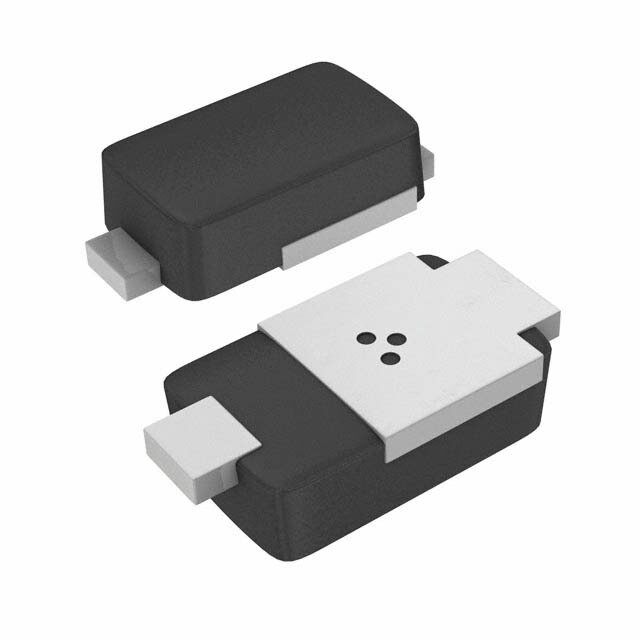

| 产品图片 | |
| 产品型号 | RS1PBHM3/85A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | eSMP™ |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 9pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 100V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-220AA（SMP） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-220AA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 10,000 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
