Datasheet下载- 型号： RS1PBHE3/85A
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1PBHE3/85A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1PBHE3/85A价格参考。VishayRS1PBHE3/85A封装/规格：未分类， 暂无。您可以下载RS1PBHE3/85A参考资料、Datasheet数据手册功能说明书，资料中有RS1PBHE3/85A 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS1PBHE3/85A 是一款表面贴装（SMD）、低正向压降、高可靠性通用整流二极管，采用 DO-214AC（SMA）封装，额定参数为：1A 平均整流电流、600V 最大反向重复峰值电压（VRRM）、最大正向压降约 1.3V（IF=1A），具备良好的热稳定性和抗浪涌能力（IFSM 达 30A）。 其典型应用场景包括： - 开关电源（SMPS）次级整流：适用于适配器、充电器、LED驱动电源等中小功率AC-DC转换电路，兼顾效率与成本； - DC-DC变换器中的续流/箝位二极管：在反激、降压（Buck）等拓扑中提供能量续流路径或电压箝位保护； - 工业控制与家电电源模块：如变频器辅助电源、PLC电源、智能电表、空调与洗衣机的板载电源整流； - 消费电子待机电源（Standby Supply）：满足能效标准（如Energy Star、ERP）对轻载效率和漏电流的要求； - 通用桥式整流器中的单臂替代：可与其他同类二极管组成全波整流桥，适用于空间受限的设计。 该器件符合AEC-Q101汽车级可靠性认证（RS1PBHE3/85A 中的 “HE3” 表示符合AEC-Q101，“85A” 指卷带包装规格），因此亦可用于车载信息娱乐系统、车身控制模块等对温度循环、湿度及长期可靠性要求较高的非安全关键类汽车电子应用。其SMA封装支持自动化贴片生产，适合高密度PCB布局。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 1A DO220AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |
| 产品图片 | |

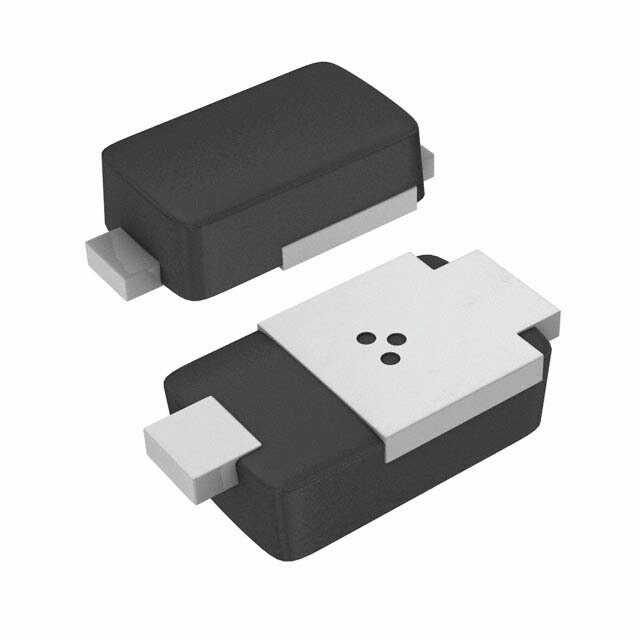

| 产品型号 | RS1PBHE3/85A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | eSMP™ |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 9pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 100V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-220AA（SMP） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-220AA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 10,000 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
