Datasheet下载- 型号： RS1AHE3/61T
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1AHE3/61T由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1AHE3/61T价格参考。VishayRS1AHE3/61T封装/规格：未分类， 暂无。您可以下载RS1AHE3/61T参考资料、Datasheet数据手册功能说明书，资料中有RS1AHE3/61T 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS1AHE3/61T 是一款表面贴装（SMD）、额定电流1A、反向耐压50V的高速整流二极管（采用DO-214AC/SMA封装，AEC-Q200认证）。其典型应用场景包括： - 中小功率开关电源（SMPS）：用作输出整流或续流二极管，适用于适配器、LED驱动器、机顶盒等消费类电子电源次级侧整流； - DC-DC转换器：在降压（Buck）或反激（Flyback）拓扑中承担高频整流任务，得益于其低正向压降（典型1.3V @ 1A）与快速恢复特性（trr ≈ 500ns），可提升效率并减少发热； - 汽车电子系统：因通过AEC-Q200可靠性认证，适用于车载信息娱乐系统、车身控制模块（BCM）、LED车灯驱动等对温度、振动和长期稳定性要求较高的12V/24V车载电源电路； - 工业控制与仪表电源：用于PLC接口电源、传感器供电模块等需紧凑设计与可靠整流的场合； - 通用AC-DC桥式整流：可作为单臂参与全波整流桥（常与同类器件配对使用），适用于小功率线性电源替代方案。 该器件具备高浪涌电流能力（IFSM = 30A）、宽工作结温范围（–65°C 至 +175°C），适合空间受限且需兼顾效率与鲁棒性的中高频整流应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST 50V 1A DO214AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

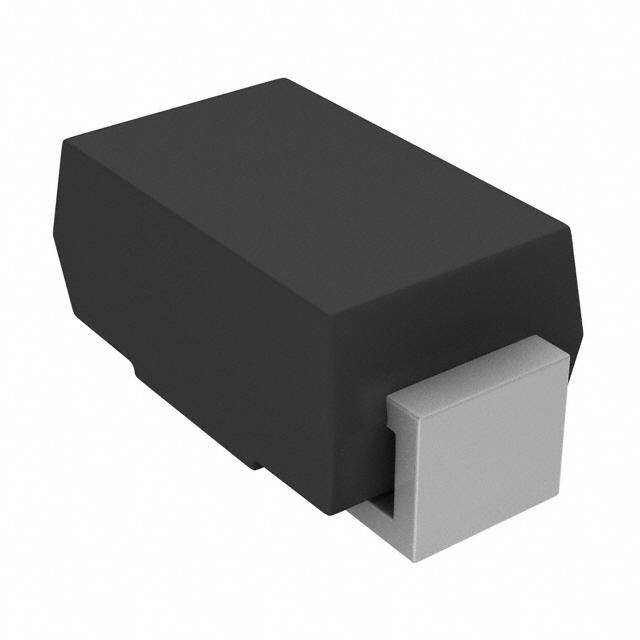

| 产品图片 |
|
| 产品型号 | RS1AHE3/61T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 10pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AC（SMA） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 1,800 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
