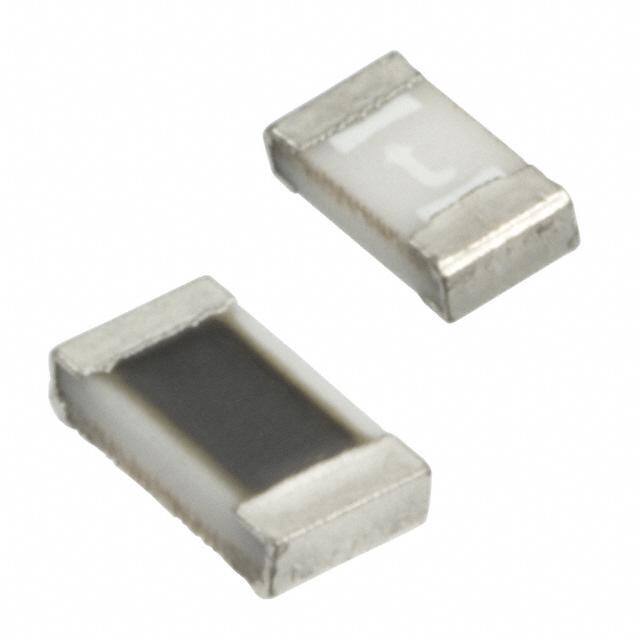

图片仅供参考
详细数据请看参考数据手册
- 型号： RR0816P-224-D
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
RR0816P-224-D产品简介：
ICGOO电子元器件商城为您提供RR0816P-224-D由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供RR0816P-224-D价格参考以及SUSUMU INTERNATIONALRR0816P-224-D封装/规格参数等产品信息。 你可以下载RR0816P-224-D参考资料、Datasheet数据手册功能说明书， 资料中有RR0816P-224-D详细功能的应用电路图电压和使用方法及教程。
Susumu RR0816P-224-D 是一款高精度、低温漂的片式电阻器（表面贴装型），尺寸为0816（即2.0mm × 0.8mm），阻值为220 kΩ（224表示22×10⁴ Ω），精度±0.5%，温度系数低至±25 ppm/℃，具备优良的长期稳定性和抗湿热性能。 其典型应用场景包括： - 精密测量与传感电路：如工业压力/温度传感器信号调理电路、医疗设备（如心电放大前端）中的增益设定与偏置网络； - 高稳定性电源管理：用于DC-DC转换器反馈分压网络、基准电压源分压或LDO稳压电路，确保输出电压长期精准； - 通信设备：在光模块TIA（跨阻放大器）、高速ADC/DAC参考网络及射频偏置电路中提供低噪声、低漂移的阻性匹配； - 汽车电子：满足AEC-Q200可靠性要求（需确认具体批次认证），适用于车载BMS电池电压采样、ADAS传感器接口等对温漂和可靠性敏感的场景； - 测试仪器：校准电路、标准电阻网络及自动量程切换模块中作为高稳定性基准元件。 该型号采用厚膜/薄膜工艺（Susumu主流为薄膜技术），具备优异的高频特性与低寄生电感/电容，适合中高频模拟电路。选用时需注意PCB布局对热梯度的影响，并避免局部高温焊接（推荐回流焊曲线控制）。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | RES 220K OHM 1/16W .5% 0603 SMD薄膜电阻器 - SMD 1/16W 220Kohm 0.5% 25ppm |
| 产品分类 | |
| 品牌 | Susumu |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 薄膜电阻器,薄膜电阻器 - SMD,Susumu RR0816P-224-DRR |
| 数据手册 | |
| 产品型号 | RR0816P-224-D |
| RoHS指令信息 | |
| 产品 | Thin Film Resistors SMD |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=7067 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 薄膜电阻器 - SMD |
| 供应商器件封装 | 0816 |
| 其它名称 | RR0816P224D |
| 功率(W) | 0.063W，1/16W |
| 功率额定值 | 62.5 mW (1/16 W) |
| 包装 | 带卷 （TR） |
| 商标 | Susumu |
| 外壳代码-in | 0603 |
| 外壳代码-mm | 1608 |
| 外壳宽度 | 0.8 mm |
| 外壳长度 | 1.6 mm |
| 外壳高度 | 0.4 mm |
| 大小/尺寸 | 0.063" 长 x 0.031" 宽（1.60mm x 0.80mm） |
| 容差 | ±0.5% |
| 封装 | Reel |
| 封装/外壳 | 0603（1608 公制） |
| 封装/箱体 | 0603 (1608 metric) |
| 工作温度范围 | - 55 C to + 125 C |
| 工具箱 | /product-detail/zh/RR0816PD-5-KIT/RR0816PD-5-KIT-ND/701258 |
| 工厂包装数量 | 5000 |
| 成分 | |
| 标准包装 | 5,000 |
| 温度系数 | ±25ppm/°C |
| 特性 | - |
| 电压额定值 | 75 V |
| 电阻 | 220 kOhms |
| 电阻(Ω) | 220k |
| 端子数 | 2 |
| 高度 | 0.020"（0.50mm） |
