Datasheet下载- 型号： RAC03-3.3SC
- 制造商： RECOM POWER INC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RAC03-3.3SC由RECOM POWER INC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RAC03-3.3SC价格参考。RECOM POWER INCRAC03-3.3SC封装/规格：未分类， 暂无。您可以下载RAC03-3.3SC参考资料、Datasheet数据手册功能说明书，资料中有RAC03-3.3SC 详细功能的应用电路图电压和使用方法及教程。

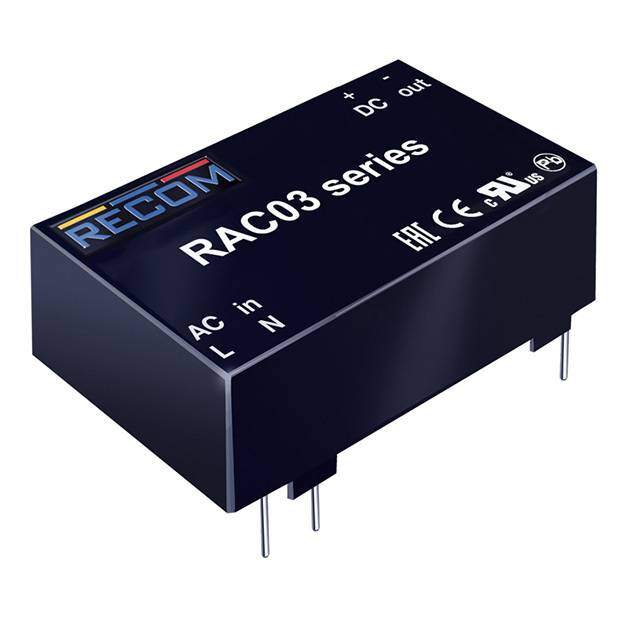

Recom Power的RAC03-3.3SC是一款超小型、3W单输出AC-DC隔离式开关电源模块（板载式），输入90–264 VAC，输出3.3 VDC/910 mA，具备UL/cUL、CE、CB认证及Class II（无接地）设计。其典型应用场景包括： • 工业控制领域：为PLC I/O模块、传感器信号调理电路、小型继电器驱动器等低压逻辑电路提供稳定3.3V供电； • 智能家居与IoT设备：适用于Wi-Fi/BLE模组（如ESP32、nRF52系列）、智能照明控制器、环境监测节点等对尺寸和效率敏感的嵌入式系统； • 医疗辅助设备：用于便携式监护仪、体外诊断（POCT）设备的内部数字电路供电（符合医疗安全标准，需配合整机EMC与安规设计）； • 通信终端：为小型网关、RS-485/USB转接模块、PoE受电端（PD）辅助电源等提供高可靠性3.3V基准电源； • 测试与计量仪器：为微控制器、ADC/DAC、实时时钟（RTC）等精密模拟/数字混合电路提供低噪声、高稳压精度（±2%）的供电。 该模块采用紧凑SMD封装（27.5 × 20.5 × 12.5 mm），无需额外散热片，支持-40℃～+85℃宽温工作，内置过压、过流、短路及过热保护，适合空间受限、要求高集成度与长期可靠运行的板级电源应用。
| 参数 | 数值 |
| 产品目录 | 电源 - 板安装电源 |
| 描述 | CONV AC/DC 3W 3.3V OUT SGL T/H开关电源 CONV AC/DC 3W 90-264VIN 3.3VOUT |
| 产品分类 | AC DC 转换器电源 |
| 品牌 | RECOM Power |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 开关电源,RECOM Power RAC03-3.3SCPOWERLINE RAC03-C |
| 数据手册 | |
| 产品型号 | RAC03-3.3SC |
| 产品 | Switching Supplies |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25700 |
| 产品种类 | 开关电源 |
| 其它名称 | 945-1408-5 |
| 功率(W) | 3W |
| 功率(W)-最大值 | 3W |
| 商标 | RECOM Power |
| 商标名 | Powerline |
| 大小/尺寸 | 1.49" 长 x 0.94" 宽 x 0.64" 高（37.8mm x 23.9mm x 16.2mm） |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 宽度 | 23.9 mm |
| 封装 | Tube |
| 尺寸 | 37.8 mm L x 23.9 mm W |
| 工作温度 | -25°C ~ 75°C |
| 工厂包装数量 | 12 |
| 应用 | 商用 |
| 开放式框架/封闭式 | Enclosed |
| 效率 | 63% |
| 标准包装 | 12 |
| 特性 | OTP，SCP |
| 电压-输入 | 90 ~ 264 VAC |
| 电压-输出1 | 3.3V |
| 电压-输出2 | - |
| 电压-输出3 | - |
| 电压-输出4 | - |
| 电流-输出（最大值） | 900mA |
| 电源类型 | 开关（封闭框架） |
| 系列 | RAC03 |
| 线路调节 | ±3% |
| 认可 | CE，EN，UL |
| 认证 | UL60950-1, EN60950-1 |
| 负载调节 | ±6% |
| 输入电压 | 90 VAC to 264 VAC |
| 输出功率额定值 | 3 W |
| 输出数 | 1 |
| 输出电压—通道1 | 3.3 VDC |
| 输出电流—通道1 | 900 mA |
| 输出端数量 | 1 Output |
| 重量 | 0.066 磅（29.94g） |
| 长度 | 37.8 mm |
| 高度 | 15.65 mm |
