产品简介：
ICGOO电子元器件商城为您提供PZU24B3A,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PZU24B3A,115价格参考。NXP SemiconductorsPZU24B3A,115封装/规格：未分类， 暂无。您可以下载PZU24B3A,115参考资料、Datasheet数据手册功能说明书，资料中有PZU24B3A,115 详细功能的应用电路图电压和使用方法及教程。
Nexperia的PZU24B3A,115是一款精密稳压齐纳二极管，标称稳压值为24 V（容差±2.5%，即23.4–24.6 V），最大功率耗散为300 mW，采用小型SOD323（SC-76）表面贴装封装。其典型应用场景包括： 1. 电源电压基准与稳压：在低压DC-DC转换器、LDO后级或微控制器供电电路中，为ADC参考源、比较器阈值或反馈网络提供稳定24 V基准电压。 2. 过压保护与钳位：与TVS或限流电阻配合，用于工业I/O接口（如4–20 mA环路、PLC输入模块）中对24 V系统总线进行瞬态过压钳位，防止后级IC损坏。 3. 传感器与模拟信号调理：在24 V供电的工业传感器（如压力、温度变送器）中，为信号调理电路（运放偏置、基准分压）提供低噪声、高稳定性参考点。 4. LED驱动与恒流控制：在恒流LED驱动设计中，作为电流检测端的电压箝位元件，确保采样精度与系统可靠性。 该器件具有低动态阻抗（典型值≤50 Ω）、良好温度稳定性（TCVz ≈ ±0.07 %/°C）及AEC-Q200认证（适用于汽车电子），因此也适用于车载信息娱乐系统、车身控制模块等对可靠性和长期稳定性要求较高的场景。其小尺寸和高一致性使其特别适合空间受限的自动化设备、工业HMI及智能电表等应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 24V 320MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

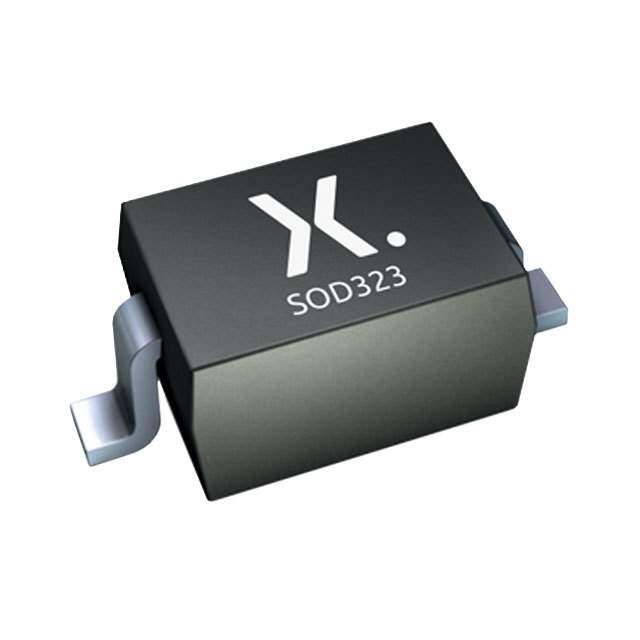

| 产品图片 |
|
| 产品型号 | PZU24B3A,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.1V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 19V |
| 供应商器件封装 | SOD-323 |
| 其它名称 | 934062465115 |
| 功率-最大值 | 320mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±2% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 24V |
| 阻抗（最大值）(Zzt) | 30 欧姆 |
