Datasheet下载- 型号： PZU20B1A,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PZU20B1A,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PZU20B1A,115价格参考。NXP SemiconductorsPZU20B1A,115封装/规格：未分类， 暂无。您可以下载PZU20B1A,115参考资料、Datasheet数据手册功能说明书，资料中有PZU20B1A,115 详细功能的应用电路图电压和使用方法及教程。
PZU20B1A,115 是恩智浦（NXP USA Inc.）推出的表面贴装型单齐纳二极管，标称稳压值为20 V（容差±1%），最大稳定电流5 mA，低动态阻抗（典型值35 Ω），采用SOD-323超小型封装。其主要应用场景包括： 1. 精密电压基准与稳压：适用于低功耗、空间受限的便携设备（如IoT传感器节点、可穿戴设备），为ADC参考源或MCU复位电路提供稳定20 V基准； 2. 过压保护与箝位：在电源输入端或信号线上作为瞬态电压抑制辅助器件，配合TVS或保险丝，箝位异常电压至20 V附近，保护后级LDO或接口芯片（如CAN收发器、RS-485驱动器）； 3. 反馈电路中的分压稳压：在DC-DC转换器（如反激式适配器）的光耦反馈回路中，与电阻分压网络配合，实现高精度输出电压调节； 4. 工业控制与汽车电子：满足AEC-Q200基础可靠性要求（注：需确认具体批次是否通过车规认证），可用于车载信息娱乐系统电源监控、工业PLC模拟输入保护等对温度稳定性（-65°C ~ +150°C）和长期可靠性要求较高的场景。 该器件强调高精度（±1%）、低温漂（典型TCVz ≈ 0.05%/°C）及小尺寸优势，不适用于大电流稳压场合，典型工作电流建议控制在1–5 mA以兼顾精度与功耗。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 20V 320MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

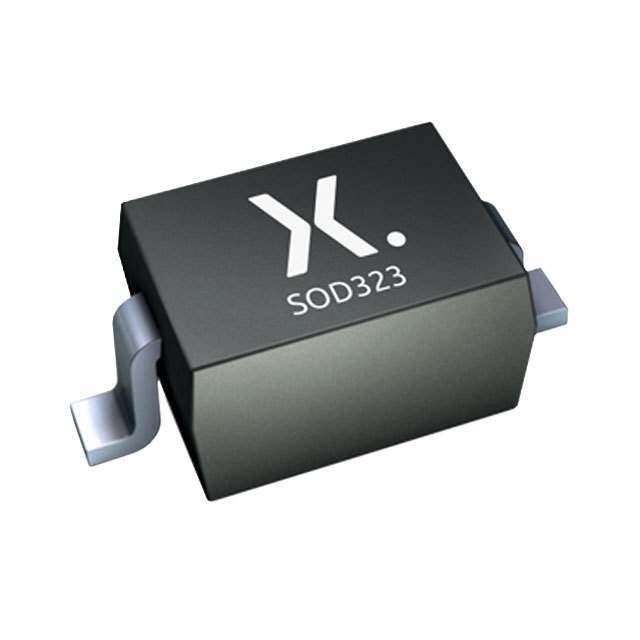

| 产品图片 |
|
| 产品型号 | PZU20B1A,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.1V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 15V |
| 供应商器件封装 | SOD-323 |
| 其它名称 | 934062388115 |
| 功率-最大值 | 320mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±2% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 20V |
| 阻抗（最大值）(Zzt) | 20 欧姆 |
