Datasheet下载- 型号： PQ1L503M2SPQ
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PQ1L503M2SPQ由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PQ1L503M2SPQ价格参考。Sharp MicroelectronicsPQ1L503M2SPQ封装/规格：未分类， 暂无。您可以下载PQ1L503M2SPQ参考资料、Datasheet数据手册功能说明书，资料中有PQ1L503M2SPQ 详细功能的应用电路图电压和使用方法及教程。
PQ1L503M2SPQ 是夏普（Sharp Microelectronics）推出的低压差线性稳压器（LDO），输出电压为5.0V，最大输出电流约300mA，采用小型表面贴装封装（如SOT-23-5或类似），具备低静态电流、高纹波抑制比（PSRR）和良好负载/线路瞬态响应特性。 其典型应用场景包括： - 便携式电子设备供电：如蓝牙耳机、智能手环、小型传感器模块等对尺寸、功耗和噪声敏感的设备，为其MCU、RF芯片或传感器提供低噪声5V电源。 - 工业与消费类嵌入式系统：作为主电源（如12V或9V输入）后的二级稳压，为微控制器（如ARM Cortex-M系列）、EEPROM、实时时钟（RTC）或LCD偏压电路提供稳定、低纹波的5V基准电源。 - 电池供电系统：支持较宽输入电压范围（典型2.5V–16V），适用于单节或多节碱性/锂亚硫酰氯电池供电场景，配合低静态电流（通常<100μA），延长电池寿命。 - 噪声敏感模拟电路：因LDO固有低噪声特性，适合为ADC参考电压源、运放、音频编解码器等提供洁净电源，避免开关电源（DC-DC）引入的高频干扰。 需注意：该器件为固定5.0V输出，不可调；无使能引脚（部分版本可能含），设计时应关注散热（高输入压差下需评估功耗）及输入/输出电容选型以确保稳定性。 综上，PQ1L503M2SPQ 主要面向空间受限、低功耗、低噪声要求的中低电流5V稳压场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG LDO 5V 0.3A SOT89 |
| 产品分类 | PMIC - 稳压器 - 线性 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

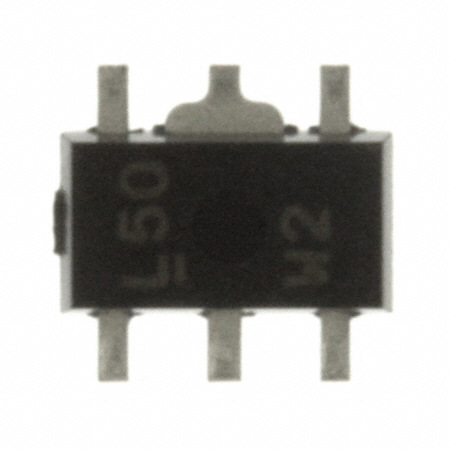

| 产品图片 |
|
| 产品型号 | PQ1L503M2SPQ |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | SOT-89 |
| 其它名称 | 425-2311-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-89-5/6 |
| 工作温度 | -30°C ~ 80°C |
| 标准包装 | 1 |
| 电压-跌落（典型值） | 0.3V @ 300mA |
| 电压-输入 | 最高 16V |
| 电压-输出 | 5V |
| 电流-输出 | 300mA |
| 电流-限制（最小值） | - |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 1 |
