Datasheet下载- 型号： PK10-050S-R-DA
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PK10-050S-R-DA由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PK10-050S-R-DA价格参考。3MPK10-050S-R-DA封装/规格：未分类， 暂无。您可以下载PK10-050S-R-DA参考资料、Datasheet数据手册功能说明书，资料中有PK10-050S-R-DA 详细功能的应用电路图电压和使用方法及教程。
3M PK10-050S-R-DA 是一款矩形连接器，属于边缘型、夹层式（板对板）阵列连接器，专为高密度、高可靠性板对板互连设计。其典型应用场景包括： - 工业控制设备：用于PLC模块、I/O扩展单元或人机界面（HMI）中主板与功能子板之间的垂直堆叠连接，满足紧凑空间下稳定信号传输需求； - 通信设备：在基站基带单元（BBU）、光模块转接板或交换机背板扩展接口中，实现高速数字信号（如LVDS、PCIe低速通道）的可靠板间互联； - 医疗电子设备：应用于便携式超声设备、监护仪或内窥镜主机中，因具备良好抗振动性、低插入力及100%可插拔性，适合频繁维护或模块化升级场景； - 测试测量仪器：在模块化ATE（自动测试设备）或数据采集系统中，作为主控板与ADC/DAC子卡间的标准化接口，支持快速更换与校准； - 汽车电子（非动力域）：用于车载信息娱乐系统（IVI）或ADAS域控制器中的非安全关键模块互联，符合RoHS及部分AEC-Q200兼容要求（需结合具体应用环境验证）。 该型号采用3M专利接触技术（如双梁式弹性端子），支持0.5mm间距、10×5（50芯）阵列，额定电流0.5A/芯，工作温度-40℃~105℃，适用于需频繁插拔、空间受限且强调长期接触稳定性的嵌入式系统。注意：不适用于高压、大电流或ASIL-D级功能安全场景。
| 参数 | 数值 |
| 3D型号 | https://multimedia.3m.com/mws/mediawebserver?mwsId=66666UF6EVsSyXTtOxM_4XfXEVtQEVs6EVs6EVs6E666666--&fn=PK10-050S-R-DA_iges.ziphttps://multimedia.3m.com/mws/mediawebserver?mwsId=66666UF6EVsSyXTtOxM_4XfaEVtQEVs6EVs6EVs6E666666--&fn=PK10-050S-R-DA_step.ziphttps://multimedia.3m.com/mws/mediawebserver?mwsId=66666UF6EVsSyXTtOxM_4Xf_EVtQEVs6EVs6EVs6E666666--&fn=PK10-050S-R-DA_parasolid.zip |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN SOCKET 50POS VERT 1MM SMD板对板与夹层连接器 50 POS 1MM SOLDER RA SMD 50TERMINAL 1PORT |
| 产品分类 | 矩形 - 板对板连接器 - 阵列，边缘型，夹层式板对板与夹层连接器 |
| 品牌 | 3M |
| 产品手册 | http://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSu7zK1fslxtUMx_eNY_9ev7qe17zHvTSevTSeSSSSSS-- |

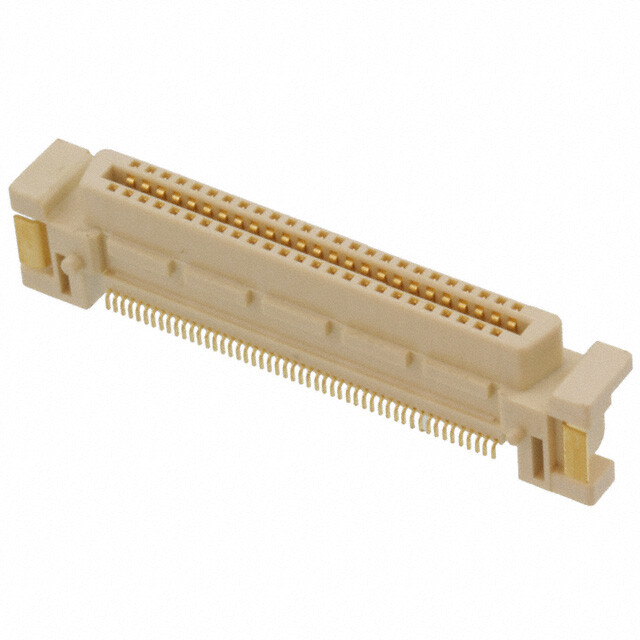

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3M Electronic Solutions Division PK10-050S-R-DAPak 10，PK10 |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSu7zK1fslxtUMx_eNY_9ev7qe17zHvTSevTSeSSSSSS-- |
| 产品型号 | PK10-050S-R-DA |
| 产品种类 | 板对板与夹层连接器 |
| 产品类型 | Sockets |
| 位置数量 | 50 |
| 其它名称 | 3M12154 |
| 其它有关文件 | |
| 包装 | 散装 |
| 商标 | 3M Electronic Solutions Division |
| 外壳材料 | Liquid Crystal Polymer (LCP) |
| 安装类型 | 表面贴装，直角 |
| 安装角 | Right |
| 安装风格 | - |
| 工厂包装数量 | 160 |
| 排数 | 2 |
| 接合堆叠高度 | - |
| 板上高度 | 0.189"（4.80mm） |
| 标准包装 | 160 |
| 特性 | 板导轨，固定焊尾 |
| 电压额定值 | 0.5 A |
| 电流额定值 | 500 mA |
| 端接类型 | SMD |
| 系列 | PK10 |
| 节距 | 1 mm |
| 触头镀层 | 金 |
| 触头镀层厚度 | 2µin（0.05µm） |
| 触点材料 | Copper Alloy |
| 触点电镀 | Gold |
| 触点类型 | Socket (Female) |
| 连接器类型 | 插口，外罩触点 |
| 配套产品 | /product-detail/zh/PK10-050P-R-DA/PK10-050P-R-DA-ND/2341008/product-detail/zh/PK10-050P-S-DA/PK10-050P-S-DA-ND/2397407/product-detail/zh/PK10-050PM-S-DA/PK10-050PM-S-DA-ND/3837387 |
| 针脚数 | 50 |
| 间距 | 0.039"（1.00mm） |
| 零件号别名 | 05111174120 80000920027 |
