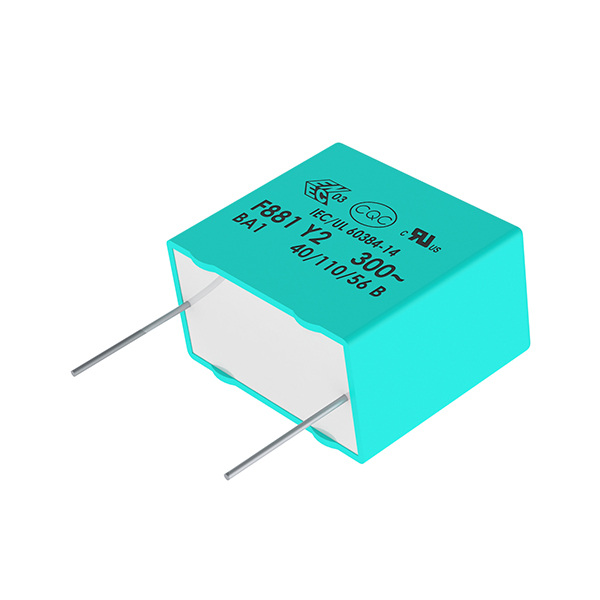

图片仅供参考
详细数据请看参考数据手册
- 型号： PHE840MD6220MD13R06L2
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PHE840MD6220MD13R06L2由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PHE840MD6220MD13R06L2价格参考。KemetPHE840MD6220MD13R06L2封装/规格：未分类， 暂无。您可以下载PHE840MD6220MD13R06L2参考资料、Datasheet数据手册功能说明书，资料中有PHE840MD6220MD13R06L2 详细功能的应用电路图电压和使用方法及教程。
KEMET PHE840MD6220MD13R06L2 是一款高性能金属化聚丙烯（MKP）薄膜电容器，额定电容220 nF（0.22 µF），额定电压630 VDC（130 VAC），具有低损耗、高纹波电流承受能力、优异自愈性及长寿命特性。其典型应用场景包括： - 开关电源（SMPS）中的EMI滤波：常用于X2类跨线安规设计，抑制差模干扰，满足IEC/EN 60384-14标准，适用于AC输入端的电磁兼容滤波电路； - 变频器与电机驱动系统：作为直流母线支撑或缓冲电容，吸收IGBT开关产生的高频脉冲与反向电动势，提升系统稳定性； - 照明电子镇流器及LED驱动电源：在高频谐振或功率因数校正（PFC）电路中提供可靠滤波与能量存储； - 工业控制与新能源设备：如光伏逆变器、UPS电源的输入/输出滤波环节，耐高温（–55°C 至 +105°C）、抗湿性强，适合严苛工况； - 家电与白色产品：空调、洗衣机等变频控制器中用于噪声抑制与电源净化。 该型号采用径向引线封装（L2表示引脚间距15 mm），带阻燃环氧树脂包封，符合RoHS与UL认证，兼具安全可靠性与紧凑设计，广泛适用于需高可靠性、长寿命及安规合规的中高功率电子系统。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP FILM.22UF 275VAC SAFETY X2薄膜电容器 275VOLTS 0.22uF 20% LS=22.5mm |
| ESR（等效串联电阻） | - |
| 产品分类 | 薄膜电容器电容器 |
| 品牌 | Kemet |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 薄膜电容器,Kemet PHE840MD6220MD13R06L2PHE840M Evox Rifa |
| 数据手册 | http://capacitoredge.kemet.com/capedge2/DataSheet?pn=PHE840MD6220MD13R06L2 |
| 产品型号 | PHE840MD6220MD13R06L2 |
| 产品 | Safety Film Capacitors |
| 产品种类 | 薄膜电容器 |
| 介电材料 | 聚丙烯（PP）， 金属化 |
| 其它名称 | 399-11471 |
| 包装 | 散装 |
| 商标 | Kemet |
| 外壳宽度 | 6.5 mm |
| 外壳长度 | 26 mm |
| 外壳高度 | 14.5 mm |
| 大小/尺寸 | 1.024" 长 x 0.256" 宽（26.00mm x 6.50mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Tray |
| 封装/外壳 | 径向 |
| 工作温度 | -55°C ~ 105°C |
| 工厂包装数量 | 234 |
| 应用 | EMI、RFI 抑制 |
| 引线直径 | 0.8 mm |
| 引线间距 | 0.886"（22.50mm） |
| 引线间隔 | 22.5 mm |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 234 |
| 特性 | 达到 X2 安全等级 |
| 电介质 | Polypropylene (PP) |
| 电压额定值AC | 275 V/280 V |
| 电容 | 0.22 uF |
| 端接 | PC 引脚 |
| 端接类型 | Radial |
| 系列 | PHE840M |
| 零件号别名 | F840DD224M275C |
| 额定电压-AC | 275V |
| 额定电压-DC | 760V |
| 高度-安装（最大值） | 0.571"（14.50mm） |
