Datasheet下载- 型号： PH7030L,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PH7030L,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PH7030L,115价格参考。NXP SemiconductorsPH7030L,115封装/规格：未分类， 暂无。您可以下载PH7030L,115参考资料、Datasheet数据手册功能说明书，资料中有PH7030L,115 详细功能的应用电路图电压和使用方法及教程。
PH7030L,115 是 NXP USA Inc. 推出的一款 N 沟道增强型逻辑电平 MOSFET（单个封装），采用小型表面贴装 SOT-23 封装，具有低导通电阻（RDS(on) ≈ 30 mΩ @ VGS = 4.5 V）、低栅极电荷（Qg ≈ 3.8 nC）及快速开关特性。其额定电压为30 V，连续漏极电流达3.6 A（Tamb=25°C），适合低压、中等功率的高效开关应用。 典型应用场景包括： ✅ 便携式电子设备电源管理——如智能手机、TWS耳机、可穿戴设备中的负载开关、LED背光驱动或电池保护电路； ✅ DC-DC 转换器——作为同步整流MOSFET或主开关管，用于降压（Buck）转换器次级侧，提升转换效率； ✅ 电机控制模块——驱动小型直流有刷电机（如风扇、微型泵）或步进电机的相位开关； ✅ USB供电/Type-C接口保护——配合限流与过流保护IC实现智能电源路径管理； ✅ 工业与消费类嵌入式系统——用作微控制器（如ARM Cortex-M系列）GPIO直接驱动的功率开关，无需额外驱动电路（因支持逻辑电平驱动，VGS(th)低至1–2.2 V）。 其SOT-23小尺寸、高可靠性及AEC-Q101兼容性（部分批次）也使其适用于空间受限且需稳定运行的汽车电子辅助系统（如车灯控制、传感器模块）。总之，PH7030L,115 主要面向高效、紧凑、低成本的低压功率开关场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 30V 68A LFPAK |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

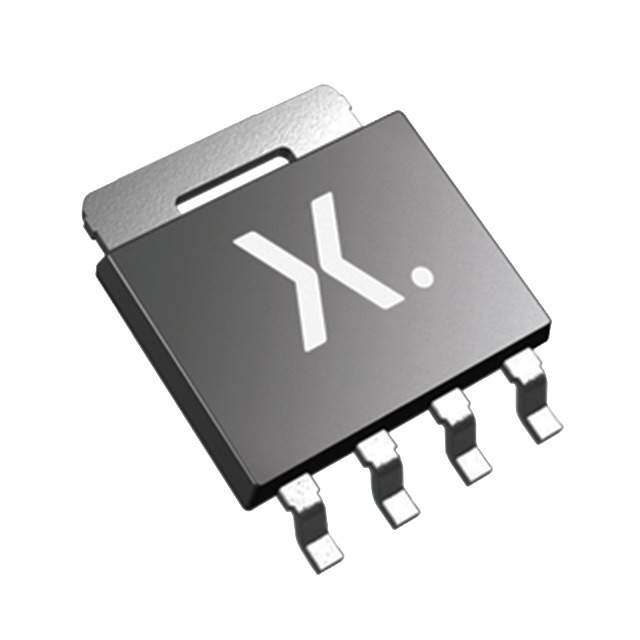

| 产品图片 |
|
| 产品型号 | PH7030L,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TrenchMOS™ |
| 不同Id时的Vgs(th)（最大值） | 2V @ 1mA |
| 不同Vds时的输入电容(Ciss) | 1362pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | 12nC @ 5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 7.9 毫欧 @ 10A，10V |
| 供应商器件封装 | LFPAK56， Power-SO8 |
| 其它名称 | 568-2349-6 |
| 功率-最大值 | 62.5W |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-100，SOT-669，4-LFPAK |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 30V |
| 电流-连续漏极(Id)（25°C时） | 68A （Tc） |
