Datasheet下载- 型号： PEMI2QFN/HM,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PEMI2QFN/HM,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PEMI2QFN/HM,115价格参考。NXP SemiconductorsPEMI2QFN/HM,115封装/规格：未分类， 暂无。您可以下载PEMI2QFN/HM,115参考资料、Datasheet数据手册功能说明书，资料中有PEMI2QFN/HM,115 详细功能的应用电路图电压和使用方法及教程。
PEMI2QFN/HM,115 是 NXP USA Inc. 推出的一款超小型、双通道 EMI/RFI 滤波器（集成 LC 网络），采用 0.6 mm × 1.0 mm QFN 封装，专为高密度便携式电子设备设计。其典型应用场景包括：智能手机和平板电脑中摄像头模组（如 MIPI CSI-2 接口）和显示屏接口（如 MIPI DSI）的高速信号线滤波，有效抑制 GHz 频段（如 800 MHz–3 GHz）的传导与辐射干扰，防止图像噪点、显示闪烁或射频接收灵敏度下降；亦广泛用于无线耳机、TWS 蓝牙音频设备中对 I²S、PCM 或传感器（加速度计、陀螺仪）模拟/数字信号线的共模噪声抑制；此外，在可穿戴设备（智能手表、健康手环）及 IoT 边缘节点中，为低功耗 MCU 的 GPIO、UART 或 I²C 总线提供静电放电（ESD）防护（符合 IEC 61000-4-2 ±8 kV 接触放电）与高频 EMI 抑制双重功能。该器件内置匹配 LC 网络（典型截止频率约 700 MHz），无需外部元件，节省 PCB 面积，支持 0.4 mm pitch 回流焊工艺，适用于对尺寸、EMC 合规性（如 FCC、CE）及量产可靠性要求严苛的消费类电子终端。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | IC RC FILTER NETWORK 2CH 6XSON |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

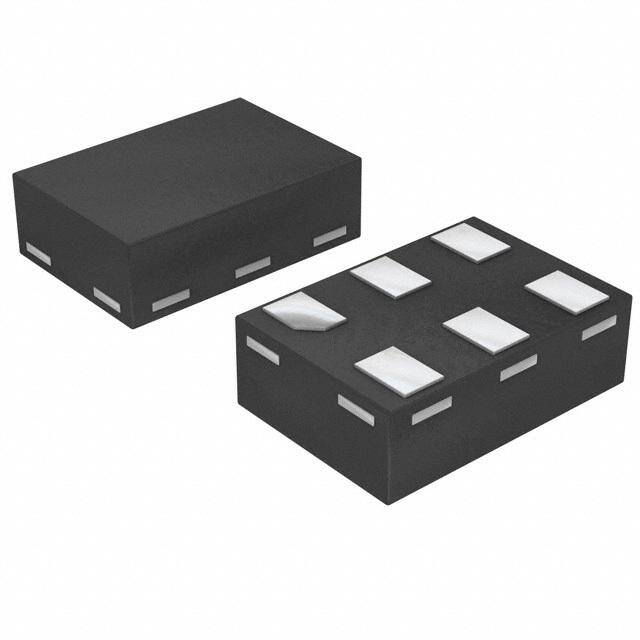

| 产品图片 |
|
| 产品型号 | PEMI2QFN/HM,115 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | PEMIxQFN |
| 中心/截止频率 | - |
| 其它名称 | 568-10568-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.057" 长 x 0.039" 宽（1.45mm x 1.00mm） |
| 封装/外壳 | 6-XFDFN |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | RC（Pi） |
| 数值 | R = 45 欧姆，C = 28pF |
| 标准包装 | 1 |
| 滤波器阶数 | 2nd |
| 电流 | - |
| 电阻-通道(Ω) | 45 |
| 类型 | 低通 |
| 衰减值 | - |
| 通道数 | 2 |
| 高度 | 0.020"（0.50mm） |
