Datasheet下载- 型号： PDTA143XM,315
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PDTA143XM,315由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PDTA143XM,315价格参考。NXP SemiconductorsPDTA143XM,315封装/规格：未分类， 暂无。您可以下载PDTA143XM,315参考资料、Datasheet数据手册功能说明书，资料中有PDTA143XM,315 详细功能的应用电路图电压和使用方法及教程。
PDTA143XM,315 是 NXP USA Inc. 推出的一款数字晶体管（即带内置偏置电阻的 NPN 型预偏置双极结型晶体管，BRT）。其内部集成一个 47 kΩ 上拉电阻（R1）和一个 47 kΩ 下拉电阻（R2），实现 1:1 的分压偏置，支持直接由低压逻辑信号（如 3.3V 或 5V MCU GPIO）驱动，无需外接偏置电路。 典型应用场景包括： - 数字开关控制：用于驱动LED指示灯、小型继电器、蜂鸣器或低功耗电磁阀等负载； - 逻辑电平转换与缓冲：在不同电压域（如3.3V MCU控制5V外围）间提供电流放大与隔离； - 嵌入式系统I/O扩展：在空间受限的便携设备（如智能穿戴、IoT传感器节点）中简化PCB设计，降低元件数量与BOM成本； - 工业控制板卡：作为PLC输入/输出模块中的信号调理开关，提升抗干扰能力与可靠性； - 消费电子电源管理：用于背光控制、电池充电状态指示等低速开关场景。 该器件采用SOT-323（SC-70）超小型封装，具备±50 mA连续集电极电流（IC）、50 V VCEO耐压及100–200的典型hFE，兼具高可靠性、低功耗与快速开关特性（开关时间典型值数十纳秒），适用于对尺寸、成本与设计简洁性要求较高的中低频（<100 kHz）开关应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS PNP 250MW SOT883 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

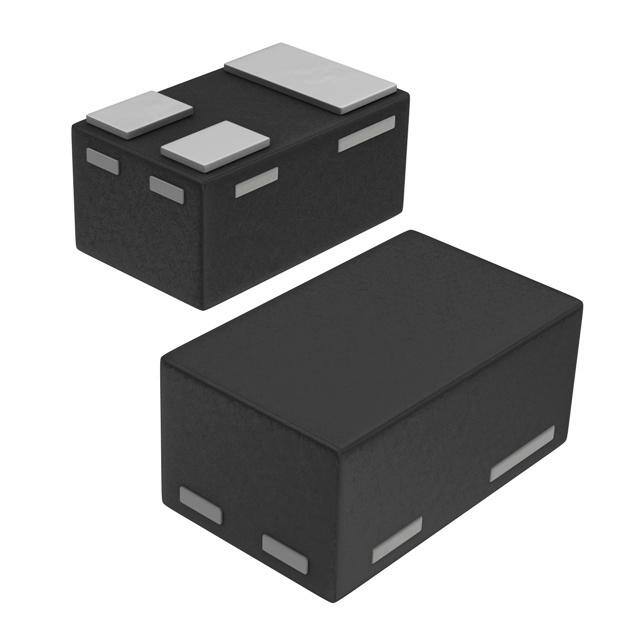

| 产品图片 |
|
| 产品型号 | PDTA143XM,315 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 150mV @ 500µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 50 @ 10mA，5V |
| 供应商器件封装 | SOT-883 |
| 其它名称 | 568-2129-2 |
| 功率-最大值 | 250mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-101，SOT-883 |
| 晶体管类型 | PNP - 预偏压 |
| 标准包装 | 10,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 1µA |
| 电阻器-发射极基底(R2)(Ω) | 10k |
| 电阻器-基底(R1)(Ω) | 4.7k |
| 频率-跃迁 | - |
