Datasheet下载- 型号： PC849
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC849由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC849价格参考。Sharp MicroelectronicsPC849封装/规格：未分类， 暂无。您可以下载PC849参考资料、Datasheet数据手册功能说明书，资料中有PC849 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下）的PC849是一款单通道、晶体管输出型光耦隔离器（光电耦合器），采用DIP-4封装，具有高隔离电压（Viso=5,000 Vrms）、CTR典型值100%（IF=5mA时）、响应时间较快（tON/tOFF约4μs/3μs）及宽工作温度范围（–30°C 至 +100°C）。 其典型应用场景包括： 1. 工业控制接口：用于PLC输入模块中隔离现场开关信号（如限位开关、按钮、传感器）与控制器逻辑电路，防止地环路干扰和高压窜入； 2. 电源反馈回路：在开关电源（SMPS）中，配合TL431等基准源构成次级侧电压反馈通路，实现初级与次级间的电气隔离与稳压控制； 3. 微控制器I/O隔离：保护MCU（如STM32、AVR）GPIO口免受电机驱动、继电器线圈或AC负载产生的浪涌、噪声影响； 4. 通信接口隔离：用于RS-232/RS-485收发器前端，提升抗扰性（需搭配隔离电源）； 5. 家电与白色家电：如空调、洗衣机中隔离主控板与高压驱动板（压缩机、变频模块）之间的控制信号。 注意：PC849为非线性晶体管输出型，不适用于模拟信号传输或高速数字通信（如USB、CAN），也不具备内置施密特触发或推挽输出功能，设计时需外加上拉电阻并考虑CTR衰减裕量。已停产，现多由瑞萨（Renesas）或兼容型号（如Toshiba TLP627、Vishay VO615A）替代。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLTR 5KV 4CH TRANS 16-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

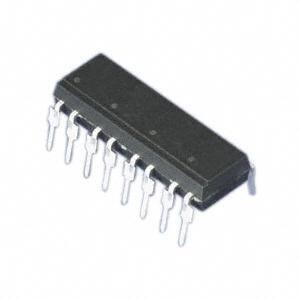

| 产品图片 |
|
| 产品型号 | PC849 |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 16-DIP |
| 其它名称 | 425-1501-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 16-DIP（0.300"，7.62mm） |
| 工作温度 | -25°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 25 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 35V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 400% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 4 |
