Datasheet下载- 型号： PC81711NSZ0F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC81711NSZ0F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC81711NSZ0F价格参考。Sharp MicroelectronicsPC81711NSZ0F封装/规格：未分类， 暂无。您可以下载PC81711NSZ0F参考资料、Datasheet数据手册功能说明书，资料中有PC81711NSZ0F 详细功能的应用电路图电压和使用方法及教程。
PC81711NSZ0F 是 Sharp Microelectronics（现属瑞萨电子）生产的单通道光耦合器，属于“光隔离器—晶体管输出型（光电晶体管输出）”。其核心结构为红外LED + NPN硅光电晶体管，具备高隔离电压（Viso=5000 Vrms）、高电流传输比（CTR典型值80–160% @ IF=5mA）、紧凑的DIP-4封装及宽工作温度范围（–30°C 至 +100°C）。 典型应用场景包括： 1. 开关电源反馈控制：用于AC-DC适配器、LED驱动电源中，将次级侧（输出端）的电压/电流采样信号（经TL431等基准电路）隔离反馈至初级侧PWM控制器（如UC3842），确保安全与稳定性； 2. 工业I/O隔离：在PLC数字输入模块中，隔离现场24V DC传感器信号与内部低压逻辑电路，抗共模干扰与地电位差； 3. 微控制器接口保护：连接单片机GPIO与外部继电器、电机驱动或高压负载时，防止反电动势或浪涌损坏MCU； 4. 通信接口电平转换与隔离：用于RS-232/485收发器前端，实现信号隔离与电平匹配； 5. 家电与白色家电控制：如变频空调主控板中隔离压缩机驱动信号，或洗衣机水位/门锁检测电路中的安全隔离。 该型号不适用于高速通信（带宽仅约80 kHz），但凭借高可靠性、成熟工艺和成本优势，广泛应用于对速度要求不高、但强调电气隔离、安全认证（UL/cUL、VDE）及长期稳定性的中低速控制场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV TRANS 4DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

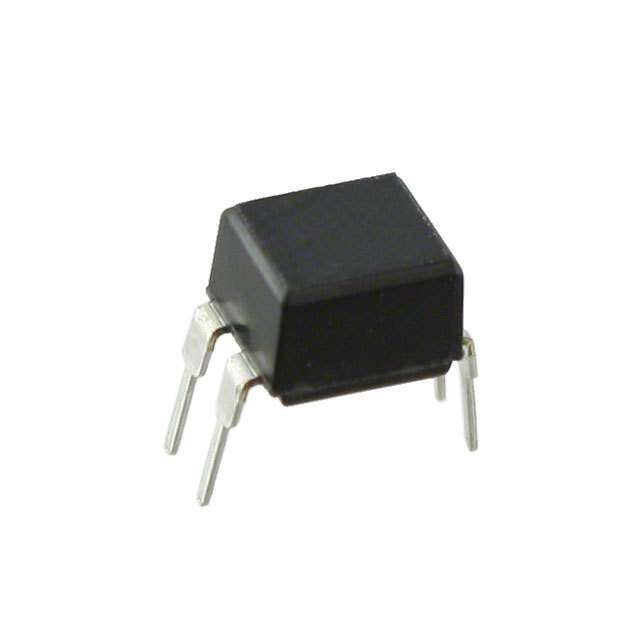

| 产品图片 |
|
| 产品型号 | PC81711NSZ0F |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-2179-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 10mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 300% @ 500µA |
| 电流传输比（最小值） | 120% @ 500µA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
