Datasheet下载- 型号： PC715V0YSZXF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC715V0YSZXF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC715V0YSZXF价格参考。Sharp MicroelectronicsPC715V0YSZXF封装/规格：未分类， 暂无。您可以下载PC715V0YSZXF参考资料、Datasheet数据手册功能说明书，资料中有PC715V0YSZXF 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC715V0YSZXF是一款光隔离器（光电耦合器），属于晶体管输出型（光电晶体管输出），采用DIP-4封装，具有高隔离电压（≥5,000 Vrms）、高电流传输比（CTR：50–600% @ IF = 5 mA）、快速响应（tON/tOFF ≈ 4/3 μs）及宽工作温度范围（–30°C 至 +100°C）等特点。 其典型应用场景包括： ✅ 工业控制领域：用于PLC输入/输出模块中，隔离微控制器与高压/大电流执行电路（如继电器、电磁阀驱动），防止噪声干扰和地电位差导致的误动作； ✅ 电源系统：在开关电源（SMPS）反馈回路中实现次级侧电压信号隔离传输至初级侧PWM控制器，满足安规隔离要求； ✅ 电机驱动与变频器：隔离MCU发出的PWM信号与IGBT/MOSFET栅极驱动电路，提升系统抗干扰性与安全性； ✅ 医疗电子设备：用于需强化电气隔离的患者连接设备（如监护仪传感器接口），保障漏电流安全； ✅ 通信与仪表接口：在RS-232/485等通信线路中提供信号电平转换与通道隔离，抑制共模噪声。 该器件不适用于高速数字通信（如USB、CAN FD），亦不支持线性模拟信号精确传输（因CTR存在批次与温漂差异），故常用于数字开关信号隔离或对精度要求不苛刻的模拟反馈场景。使用时建议配合限流电阻设计输入LED驱动，并注意CTR衰减寿命影响长期可靠性。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISOLTR 5KV DARLINGTON 6-DIP晶体管输出光电耦合器 NRND DC Darlngtn Trans Outpt |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | Sharp Microelectronics |
| 产品手册 | |

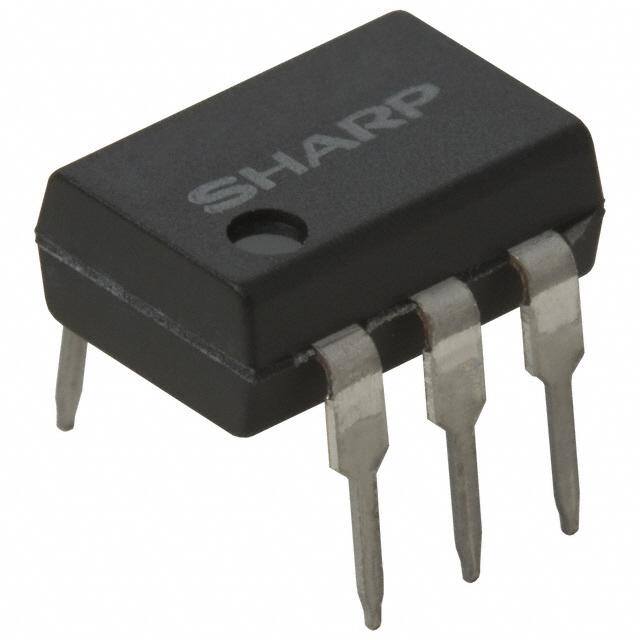

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,Sharp Microelectronics PC715V0YSZXF- |
| 数据手册 | http://www.sharpsma.com/webfm_send/1088 |
| 产品型号 | PC715V0YSZXF |
| Vce饱和值（最大值） | 1V |
| 上升/下降时间（典型值） | 60µs， 53µs |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 6-DIP |
| 其它名称 | 425-2157-5 |
| 包装 | 管件 |
| 商标 | Sharp Microelectronics |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm），5 引线 |
| 封装/箱体 | PDIP-6 |
| 工作温度 | -25°C ~ 100°C |
| 工厂包装数量 | 500 |
| 打开/关闭时间（典型值） | - |
| 最大上升时间 | 250 us |
| 最大下降时间 | 250 us |
| 最大功率耗散 | 170 mW |
| 最大反向二极管电压 | 6 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.4 V |
| 最大输入二极管电流 | 50 mA |
| 最大集电极/发射极电压 | 35 V |
| 最大集电极/发射极饱和电压 | 1 V |
| 最大集电极电流 | 80 mA |
| 最小工作温度 | - 25 C |
| 标准包装 | 50 |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 35V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 80mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 600% @ 1mA |
| 绝缘电压 | 5000 Vrms |
| 输入类型 | DC |
| 输出类型 | DC |
| 输出设备 | Photodarlington |
| 通道数 | 1 |
