Datasheet下载- 型号： PC456L0NIP0F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC456L0NIP0F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC456L0NIP0F价格参考。Sharp MicroelectronicsPC456L0NIP0F封装/规格：未分类， 暂无。您可以下载PC456L0NIP0F参考资料、Datasheet数据手册功能说明书，资料中有PC456L0NIP0F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下）的PC456L0NIP0F是一款高速逻辑输出型光耦隔离器，内置光电二极管+CMOS驱动器结构，具有5MBd高速传输能力、3.75kVrms隔离耐压及宽工作温度范围（–40°C 至 +105°C）。其典型应用场景包括： 1. 工业自动化控制：用于PLC数字输入/输出模块中，隔离现场传感器（如限位开关、编码器）与控制器，防止高压干扰或接地环路损坏主控电路； 2. 变频器与电机驱动系统：隔离MCU发出的PWM信号至IGBT栅极驱动级，确保高压功率回路与低压控制回路电气隔离，提升系统可靠性； 3. 开关电源反馈环路：在AC-DC适配器或服务器电源中，实现次级侧电压/电流采样信号向初级侧PWM控制器（如UC384x系列）的安全隔离传输； 4. 通信接口隔离：用于RS-485/RS-232收发器前端，隔离微控制器UART信号，增强抗噪性与系统安全性； 5. 医疗与测试设备：满足IEC 60601等安规要求，在病人连接设备中提供信号隔离，保障电气安全。 该器件采用DIP-4封装，兼容传统通孔焊接，无需外部上拉电阻（CMOS推挽输出），简化设计。适用于对速度、隔离强度和长期稳定性有较高要求的中高端嵌入式控制系统。
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | PHOTOCOUPLER OPIC HI CMR 5-SMD |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/1117 |

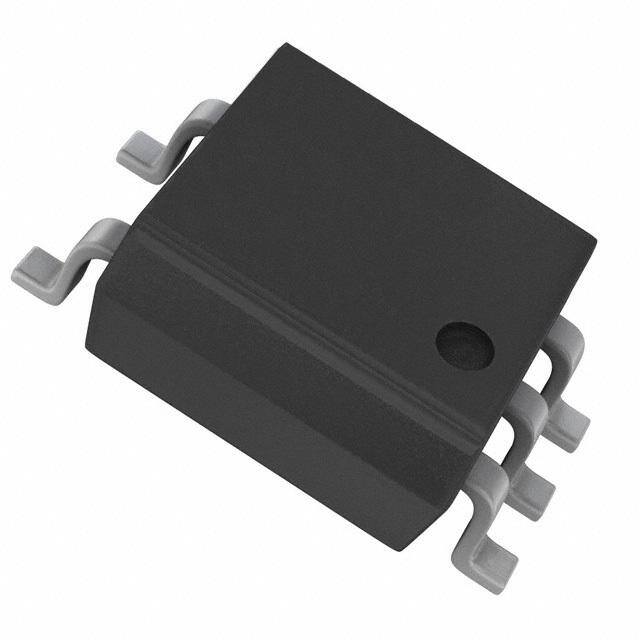

| 产品图片 |
|
| 产品型号 | PC456L0NIP0F |
| PCN过时产品 | http://www.sharpsma.com/download/PCN-2013-0314-02pdf |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | OPIC™ |
| 上升/下降时间（典型值） | - |
| 传播延迟tpLH/tpHL（最大值） | 550ns， 400ns |
| 供应商器件封装 | 5-MFP |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 其它名称 | 425-2592-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.173"，4.40mm 宽，5 引线） |
| 工作温度 | -40°C ~ 85°C |
| 数据速率 | 2Mbps |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.6V |
| 电压-电源 | 4.5 V ~ 35 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-输出/通道 | 15mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开路集电极 |
| 通道数 | 1 |
