Datasheet下载- 型号： PC411L0YIP0F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC411L0YIP0F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC411L0YIP0F价格参考。Sharp MicroelectronicsPC411L0YIP0F封装/规格：未分类， 暂无。您可以下载PC411L0YIP0F参考资料、Datasheet数据手册功能说明书，资料中有PC411L0YIP0F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为Renesas Electronics旗下品牌）的PC411L0YIP0F是一款高速光隔离器（光电耦合器），内置逻辑输出级（集电极开路输出），具有高共模瞬态抗扰度（CMTI）、快速响应（典型传播延迟约0.15 μs）及增强型绝缘性能（隔离电压5000 Vrms）。其典型应用场景包括： - 工业自动化：用于PLC数字输入模块、伺服驱动器与MCU之间的信号隔离，防止高压噪声干扰控制电路； - 开关电源（SMPS）反馈回路：在AC-DC或DC-DC电源中隔离次级侧电压/电流采样信号至初级侧PWM控制器（如UC384x系列），提升系统安全与稳定性； - 电机控制：隔离微控制器（如STM32、TI C2000）发出的PWM或使能信号至IGBT/MOSFET栅极驱动器，避免功率地噪声导致误触发； - 医疗设备：满足IEC 60601-1安规要求，在病人连接设备（如监护仪、输液泵）中实现信号通道的强化隔离； - 通信接口隔离：用于RS-485/CAN总线收发器的使能/方向控制信号隔离，提升抗干扰能力。 该器件采用DIP-4封装，工作温度范围−55°C至+110°C，适用于高可靠性、高噪声环境下的数字信号单向隔离传输。注意：其输出为OC结构，需外接上拉电阻至目标逻辑电平（如3.3 V或5 V）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | PHOTOCOUPLER OPIC 5-SMD |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

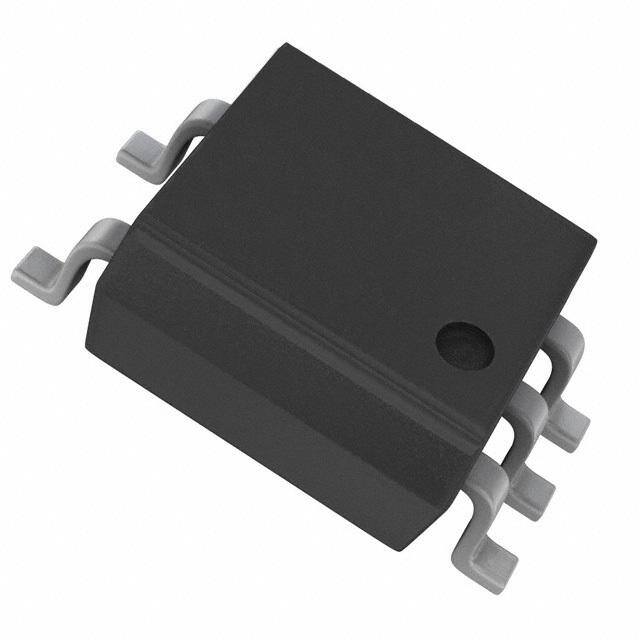

| 产品图片 |
|
| 产品型号 | PC411L0YIP0F |
| PCN过时产品 | http://www.sharpsma.com/webfm_send/1730 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | OPIC™ |
| 上升/下降时间（典型值） | 4ns， 3ns |
| 传播延迟tpLH/tpHL（最大值） | 60ns， 60ns |
| 供应商器件封装 | 5-MFP |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 其它名称 | 425-2589-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.173"，4.40mm 宽，5 引线） |
| 工作温度 | -40°C ~ 85°C |
| 数据速率 | 15Mbps |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.6V |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 20mA |
| 电流-输出/通道 | 2mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 推挽式/图腾柱 |
| 通道数 | 1 |
