Datasheet下载- 型号： PC3ST21NSZBF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3ST21NSZBF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3ST21NSZBF价格参考。Sharp MicroelectronicsPC3ST21NSZBF封装/规格：未分类， 暂无。您可以下载PC3ST21NSZBF参考资料、Datasheet数据手册功能说明书，资料中有PC3ST21NSZBF 详细功能的应用电路图电压和使用方法及教程。
PC3ST21NSZBF 是夏普（Sharp Microelectronics）推出的光隔离器，采用双向可控硅（TRIAC）与SCR（可控硅整流器）复合输出结构，内置过零检测功能，属于高可靠性交流负载驱动型光耦。 其典型应用场景包括： ✅ 家用电器控制：如空调、洗衣机、微波炉、电饭煲等中，用于隔离MCU（如8位单片机）与交流加热/电机驱动电路，实现安全、抗干扰的通断控制。 ✅ 智能照明系统：配合调光电路（如前沿/后沿切相），驱动LED驱动电源或传统白炽灯/卤素灯的交流调光，利用其过零触发特性降低EMI。 ✅ 工业固态继电器（SSR）模块：作为核心隔离驱动器件，替代机械继电器，用于PLC输出端、温控器、电机启停控制等，提升寿命与响应速度。 ✅ 楼宇自动化与安防设备：在智能开关、窗帘电机控制器、HVAC风阀执行器中，提供电气隔离（隔离电压≥5000 Vrms）和噪声抑制，保障低压控制侧安全。 该器件支持交流负载直接驱动（最大负载电流约100 mA，峰值600 V），内置过零检测可显著减少开关浪涌与射频干扰，适用于对EMC要求严苛的IEC/UL认证产品。需注意外接限流电阻与触发电路设计，并建议搭配过压保护（如MOV）以提升系统鲁棒性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC 600V 4DIP ZC |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/363 |

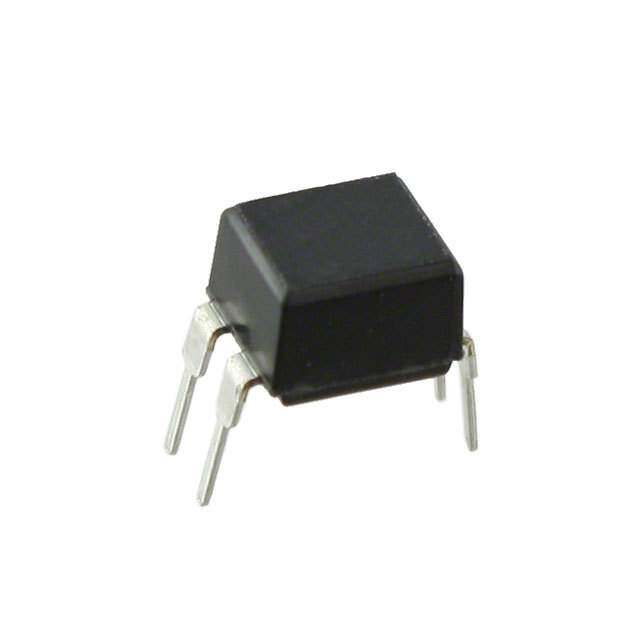

| 产品图片 |
|
| 产品型号 | PC3ST21NSZBF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录页面 | |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-2139-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 7mA |
| 电流-输出/通道 | 100mA |
| 输出类型 | 交流过零三端双向可控硅开关 |
| 通道数 | 1 |
