Datasheet下载- 型号： PC3SH11YFZAF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SH11YFZAF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SH11YFZAF价格参考。Sharp MicroelectronicsPC3SH11YFZAF封装/规格：未分类， 暂无。您可以下载PC3SH11YFZAF参考资料、Datasheet数据手册功能说明书，资料中有PC3SH11YFZAF 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（夏普微电子）的PC3SH11YFZAF是一款光隔离器（光电耦合器），内部采用红外LED驱动、双向可控硅（TRIAC）输出结构，属于“光隔离器—双向可控硅/SCR输出”类别。其典型应用场景包括： 适用于交流负载的固态继电器（SSR）替代方案，尤其在需要电气隔离与过零触发控制的场合。常见于家电控制（如空调、洗衣机、微波炉中的加热/电机启停）、工业温控系统（电热丝、加热管的AC 100–240V开关控制）、照明调光模块（支持相位控制或过零开关）、以及PLC输出模块中驱动交流接触器线圈等。 该器件内置过零检测电路（Zero-Crossing Detection），可显著降低开关瞬间的EMI干扰和浪涌电流，提升系统可靠性与寿命；同时提供高隔离电压（Viso=5000 Vrms）、高CTR（电流传输比）及紧凑的SOP-4封装，适合空间受限的PCB设计。 注意：PC3SH11YFZAF为交流输出型，仅适用于正弦波交流负载控制，不适用于直流或高频PWM负载；使用时需配合限流电阻驱动LED端，并确保输出端负载电流在额定范围（Io≤100 mA）内。 （字数：298）
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC OUT 600V 4DIP |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

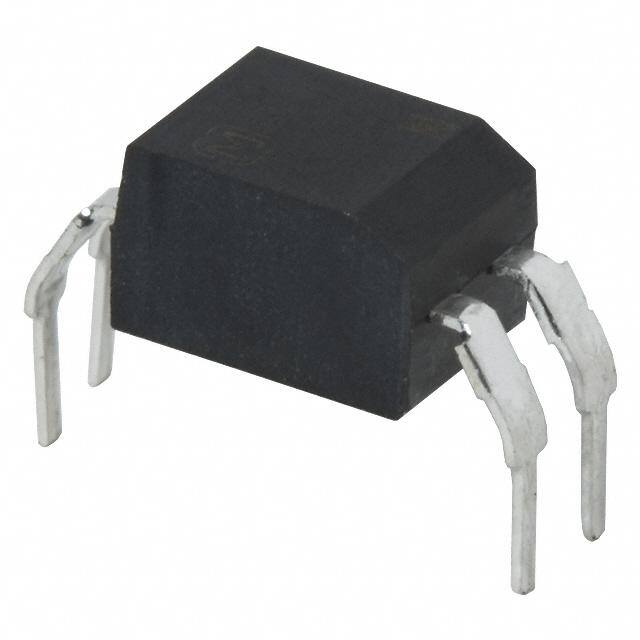

| 产品图片 |
|
| 产品型号 | PC3SH11YFZAF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录绘图 |
|
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-2686-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.400"，10.16mm） |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 10mA |
| 电流-输出/通道 | 100mA |
| 输出类型 | 交流标准三端双向可控硅开关 |
| 通道数 | 1 |
