Datasheet下载- 型号： PC3SF11YTZBF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SF11YTZBF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SF11YTZBF价格参考。Sharp MicroelectronicsPC3SF11YTZBF封装/规格：未分类， 暂无。您可以下载PC3SF11YTZBF参考资料、Datasheet数据手册功能说明书，资料中有PC3SF11YTZBF 详细功能的应用电路图电压和使用方法及教程。
PC3SF11YTZBF 是由 SHARP（现属鸿海集团，部分型号由 Socle Technology 代工/延续供应）推出的光隔离器，属于“双向可控硅（TRIAC）输出型”光耦，专为交流负载控制设计。其典型应用场景包括： - 家用及商用智能电器控制：如空调、洗衣机、电热水器、电磁炉等设备中，用于微控制器（MCU）安全驱动交流电机、加热管等高电压/大电流负载，实现强弱电隔离与过零触发控制，降低EMI并延长器件寿命。 - 固态继电器（SSR）模块核心元件：作为输入级隔离与输出驱动单元，替代机械继电器，提供无触点、长寿命、抗振动、快速响应的AC开关功能，适用于工业温控器、照明调光系统、舞台灯光控制等。 - PLC输出模块与工业I/O接口：在可编程逻辑控制器中，用于隔离CPU侧直流低压信号与现场220V AC执行机构（如阀门、接触器线圈），保障系统安全与抗干扰能力。 - 过零检测与相位控制电路：内置过零检测功能（通过内部结构优化），支持低噪声、低浪涌的AC开关，适用于调光、调功等需精确时序控制的场合。 该器件具备高隔离电压（≥5000 Vrms）、宽工作温度范围（–30°C 至 +100°C）、高CTR稳定性及符合UL/cUL/VDE安规认证，适用于对安全性、可靠性要求严苛的AC控制场景。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOCOUPLER TRIAC OUT 600V 6DIP三极与 SCR 输出光电耦合器 Non Zero Crossing 600V 7mA |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出集成电路 - IC |
| 品牌 | Sharp Microelectronics |
| 产品手册 | |

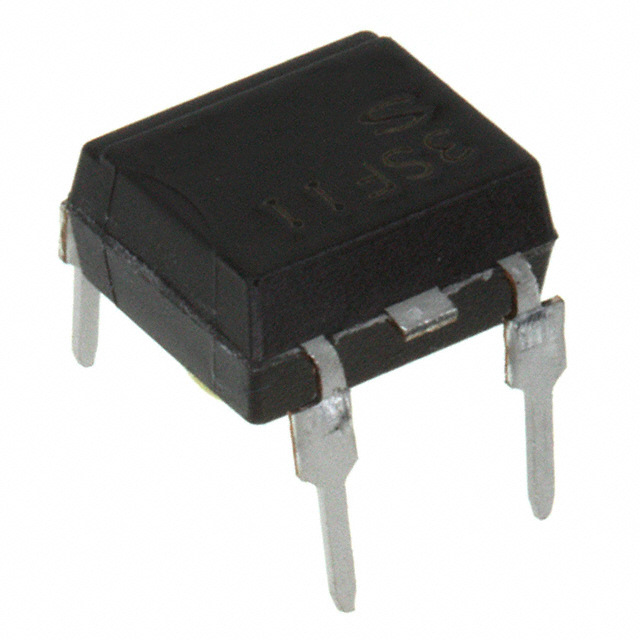

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,三极与 SCR 输出光电耦合器,Sharp Microelectronics PC3SF11YTZBF- |
| 数据手册 | http://www.sharpsma.com/webfm_send/356 |
| 产品型号 | PC3SF11YTZBF |
| 产品目录页面 | |
| 产品种类 | 三极与 SCR 输出光电耦合器 |
| 供应商器件封装 | 6-DIP |
| 关断状态下输出电压-VDRM | 600 V |
| 其它名称 | 425-2683-5 |
| 包装 | 管件 |
| 商标 | Sharp Microelectronics |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm），5 引线 |
| 封装/箱体 | PDIP-6 |
| 工厂包装数量 | 500 |
| 最大工作温度 | + 100 C |
| 最大开启时间 | 100 us |
| 最大触发电流 | 7 mA |
| 最大连续输出电流 | 100 mA |
| 最小工作温度 | - 30 C |
| 标准包装 | 50 |
| 正向电压 | 1.2 V |
| 正向电流 | 50 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-断态 | 600V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 7mA |
| 电流-输出/通道 | 100mA |
| 绝缘电压 | 5000 Vrms |
| 输出类型 | AC |
| 输出设备 | PhotoTriac |
| 通道数 | 1 |
| 零交叉电路 | Without Zero-Crossing Circuit |
